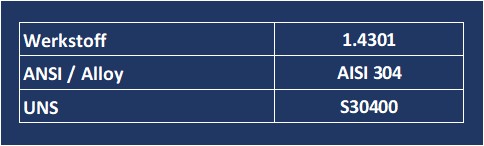

Werkstoff-Nr.: 1.4301

Beschreibung

EN Werkstoff KurznameX5CrNi18-10
AISIAISI 304
UNSS 30400
Grade 304
AFNORNF EN 10088-1(06/2005) (FR)
BSEN 10088-1 (06/2005) (GB)
Dichte kg/dm37,9
Härte HB160-190
LegierungChrom-Nickel-Stahl
Gruppenichtrostende Stähle
Rost und säurebeständiger Stahl
Gefügeaustenitisch
KorrosionBeständig gegen interkristalline Korrosion bis 5mm (nicht im geschweißtem Zustand)
Gegen Spaltkorrosion,
Zusätzliche Eigenschaftenchemisch beständig
Gut beständig gegen schwefelhaltige Gase bei höheren Temperaturen bis 5mm
BeschreibungDer nichtrostende austenitische Chrom-Nickelstahl 1.4301 weist gute Korrosionsbeständigkeit (vor allem in natürlichen Umweltmedien und beim Fehlen von bedeutenden Chlor- und Salzkonzentrationen und Meerwasser) und Schweißbarkeit auf. Anwendungsbereiche mit Säuren speziell prüfen. Im geschweißten Zustand ist 1.4301 allerdings nicht gegen interkristalline Korrosion beständig. Gut polierbar und tiefziehbar. Er wird in der chemischen Industrie, Erdölindustrie, Petrochemie, Automobilindustrie eingesetzt.

Chemische Zusammensetzung

 CMnPSCrSiNNi
1.4301Min %    17,50  8,00
Max %0,072,000,0450,01519,501,000,11010,50
(Stahlschlüssel 2010) einige DIN-Normen weisen Abweichungen bei einigen Elementen auf Grund unterschiedlicher Produkte aus
AISI 304
S 30400		Min %    18,00  8,00
Max %0,082,000,0450,03020,001,00 11,00
ASTM A 312-(S 30400) TP 304

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,9
Härte: HB160-190
MagnetisierbarkeitNein (kann sich durch Kaltumformung verändern)
polierbarJa
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20°/ 68°500 (-)15,0 (-)0,73 (-)200 (-)
100° / 212° 16,0 (-) 194 (-)16,0 (-)
400° / 752° 17,5 (-) 172 (-)17,5 (-)
500° / 932° 18,0 (-) 165 (-)18,0 (-)
600°/1112° 18,5 (-)
700° / 1292° 18,5 (-)
800° / 1472° 19,0 (-)
Temperatur0,2% Dehngrenze

bei höheren Temperaturen		1,0% Dehngrenze

bei erhöhten Temperaturen		Zugfestigkeit

bei erhöhten Temperaturen
°C / °FRp 0,2Rp 1,0Rm
MPa /ksiMPa /ksiMPa / ksi
100 / 212>=155 / >=22,5>=190 / >=27,55450 / 65,3
200 / 392>=127 / >=18,4>=155 />=22,5400 / 58,0
300 / 572>=110 / >= 16,0>=135 / >=19,6380 / 55,1
400 / 752>=98 / >= 14,2>=125 / >=18,1380 / 55,1
500 / 932>=92 / >= 13,3>=120 / >=17,4
ksi Werte errechnet
Abweichungen bei verschiedenen Vorbehandlungen möglich

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze Rp1,0 (Mpa)250
0,2%Dehngrenze Rp 0,2>=230 N/mm2
Zugfestigkeit (MPa) /ksi500-700 /72,5-101,5
Bruchdehnung(A5) %35
Kerbschlagzähigkeit ISO-V60 J<=75 mm quer

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-270 ºC  bis 600 ºC max.
Erläuterung / ErgänzungDa Neigung zur Auscheidung von Chromkarbiden, Einsatztemperatur von 450°C-850°C sorgfältig prüfen (DIN EN 10088-3)
Lösungsglühen
Arbeitstemperatur1030 ºC  bis 1110 ºC
Erläuterung / ErgänzungLuft,Wasser*
BearbeitungshinweiseAbkühlung ausreichend schnell
Glühen
Arbeitstemperatur1000 ºC  bis 1100 ºC Dauer :~5min/mmDicke
Warmumformung
Arbeitstemperatur850 ºC  bis 1150 ºC
Erläuterung / ErgänzungAbkühlung Luft/Wasser

Normen / Information

NormBeschreibung
ASTM A 182Geschmiedete oder gewalzte Rohrflansche,geschmiedete Formstücke und Armaturen und Teile aus warmfesten legiertem und nichtrostendem Stahl
ASTM A 213 Nahtlose Rohre aus ferritischem und austenitischem Stahl für Kessel,Überhitzer und Wärmetauscher
ASTM A 249 Standard Spezifikation für Geschweißte Rohre aus austenitischem Stahl für Kessel , Überhitzer und Wärmetauscher
ASTM A 269nahtlose und geschweisste Rohre aus austenitischem rostfreien Stahl für allgemeine Zwecke
ASTM A 312 nahtlose und geschweißte Rohre aus austenitischem rostfreien Stahl
ASTM A 403 Formstücke aus rostfreiem austenischem Schmiedestahl
DIN EN 10028-7 (02/2008)Flacherzeugnisse aus Druckbehälter Stählen Teil:7 Nichtrostende Stähle
DIN EN 10088-1 (09/2005)Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10088-2 (09/2005)Nichtrostende Stähle.Blech und Band aus korrosionsbeständigen Stählen für allgemeine Verwendung
DIN EN 10088-3 (09/2005)Nichtrostende Stähle.Halbzeug, stäbe,Walzdraht und Profile für allgemeine Verwendung
DIN EN 10088-4 (08/2009)Nichtrostende Stähle.Technische Lieferbedingungen für Blech und Band aus korosionsbeständigen Stählen für das Bauwesen
DIN EN 10216-5 (11/2004+B1)Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus nichtrostenden Stählen
DIN EN 10217-7 (05/2005)Geschweisste Stahlrohre für Druckbeanspruchungen. Rohre aus nichtrostenden Stählen
DIN EN 10296-2 (02/2006)Geschweißte kreisförmige Stahlohre für den Maschinenbau und allgemeine technische Anwendungen.Nichtrostende Stähle
DIN EN 10297-2 (02/2006)Nahtlose kreisförmige Stahlrohre für den Maschinenbau und allgemeine technische Anwendungen.Rohre aus nichtrostenden Stählen
SEW 310 (08/1992)Physikalische Eigenschaften von Stählen

Bearbeitungshinweise

Spanabhebende Bearbeitungda Verfestigungsgefahr-Spantiefe so wählen,dass Verfestigungsbereich unterschnitten wird
Schweißen
 - Werkstoffeinteilung nach CEN ISO/TR 156088.1
 - Artgut schweißbar
 - Zusatzwerkstoff1.4302;1.4316;:1.4551
 - Hinweisekeine besondere Wärmenachbehandlung erforderlich

Hauptanwendungsgebiete

Hinweise zum EinsatzStahl ist für Innen- und Außenanwendungen auf Grund seiner Widerstandsfähigkeit gegen schwache organische und anorganische Säuren sowie gegen Wasser und Feuchtigkeit gut geeignet.
Gut polierbar und tiefziehbar.
Anwendung bei Vorhandensein von stärkeren Säuren prüfen.
Nicht für den Einsatz in Meerwasser geeignet
ZulassungenZugelassen für abnahmepflichtige Druckbehälter gem.AD-Merkblatt W2
für Lieferungen gelten Bedingungen gemäss DIN 17456; DIN17458
Chemische IndustrieWaschmittel- und Seifenherstellung
UmwelttechnikKläranlagen
Petrochemische Industrie
BauindustrieGeländerbau
Fassaden
Zellstoff -/PapierindustrieApparate
Aufschlussbehälter
Bleichbehälter

Unser Hauptleistungsangebot

ProdukttypProdukt
Bearbeitung / Konstruktionaus Blech
aus Rohren, Fittings, Flanschen (verschweißen)
aus Stabstahl (drehen, fräsen)
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Reduzierungen
Nahtlose T-Stücke
Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / BördelBördel
Bunde
Flansche aller Art (V-, Blindflansche usw.)
Vorschweissflansch
Klöpperböden / Kappen / Rondenaus Blech
aus Stabstahl
Rohregeschweißte Rohre
geschweißte Vierkantrohre
Hohlstahl
nahtloses Rohr
Rundstahlroh geschmiedet
StabstahlFlachstahl
Profilstahl
Rundstahl
Sechskantstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
