1.4404 - Werkstoff Datenblatt

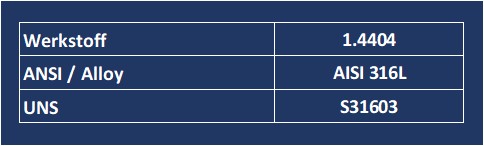

Normen, Bezeichnungen

Werkstoff Nr.	1.4404
Alloy	AISI 316L
EN Werkstoff Kurzname	X2CrNiMo17-12-2
UNS	S31603

AFNOR	Z2CND17-12
B.S.	316S11
Grade	AISI 316L
Geschützte Werksbezeichnung	V4A Supra NK

Beschreibung

Der Edelstahl 1.4404 / AISI 316L ist ein weit verbreiteter, austenitischer Chrom-Nickel-Molybdän-Stahl mit sehr guter Korrosionsbeständigkeit, insbesondere gegen chloridhaltige Medien und Säuren. Aufgrund seines geringen Kohlenstoffgehalts ist er exzellent schweißbar und wird oft in der chemischen, pharmazeutischen und Lebensmittelindustrie eingesetzt

FAQ

Was ist 1.4404 / AISI 316L? Der 1.4404 / AISI 316L steht für höchste Korrosionsbeständigkeit und Reinheit. Er ist ein nichtrostender austenitischer Edelstahl, der für Anwendungen mit hohen Anforderungen an Korrosionsbeständigkeit und geringe Kohlenstoffgehalte entwickelt wurde.
Wo wird der 1.4404 / 316L eingesetzt? Der Werkstoff 1.4404 / AISI 316L wird aufgrund seiner hohen Korrosionsbeständigkeit gegen Säuren, Chloride und Wasser besonders in der chemischen Industrie, Pharmazie, Lebensmitteltechnik, im Schwimmbadbau und in der Medizintechnik eingesetzt wird.

Chemische Zusammensetzung

Element	C	Si	Mn	P	S	Cr	Ni	Mo
min. %						16,50	10,00	2,00
max. %	0,030	1,00	2,00	0,045	0,015	18,50	13,00	2,50

Element	N
min. %
max. %	0,110

Mechanische Eigenschaften

1 MPa = 1 N / mm²

Härte HB	Dehngrenze Rp0,2 N / mm²	Zugfestigkeit Rm N / mm²	Dehnung A5,65	Elastizitätsmodul kN / mm²
≤ 215	≥ 200	500 - 700	≥ 40%	200

Physikalische Eigenschaften

Dichte kg/dm³	Elektrischer Widerstand (ohm) mm²/m	Magnetisierbarkeit	Wärmeleitfähigkeit W/m K	Spezifische Wärmekapazität J/kg K
8,0	0,75	kann schwach magnetisch sein, bei starker Kaltverformung kann leichte Magnetisierbarkeit auftreten	15	500

Sonstige Eigenschaften

Korrosionsbeständigkeit	Der Edelstahl 1.4404 / AISI 316L zeichnet sich durch exzellente Korrosionsbeständigkeit aus, insbesondere gegenüber chloridhaltigen Medien, Säuren (wie Schwefelsäure) und interkristalliner Korrosion. Dank des niedrigen Kohlenstoffgehalts ist er beständig beim Schweißen. Er ist nicht meerwasserbeständig.

Schweißeignung	Der Edelstahl 1.4404 / AISI 316L ist aufgrund seines sehr niedrigen Kohlenstoffgehalts (≤ 0,03 %) hervorragend schweißbar. Er neigt nicht zur interkristallinen Korrosion, weshalb meist keine Wärmebehandlung nach dem Schweißen erforderlich ist. Geeignet sind die gängigsten Schweißverfahren (u. a. E-Hand, WIG, MIG und MAG).

Zerspanbarkeit	Der Edelstahl 1.4404 / AISI 316L zeichnet sich durch eine mittelmäßige bis gute Zerspanbarkeit aus, erfordert jedoch aufgrund seiner Neigung zur Kaltverfestigung und geringen Wärmeleitfähigkeit eine gute Kühlung und stabile Werkzeuge. Er ist zäher als 1.4301, lässt sich aber oft besser bearbeiten als 1.4571, wobei scharfe Werkzeuge (Hartmetall) entscheidend sind.

Thermische Behandlung

Info	Warmumformung 1200 °C bis 900 °C Lösungsglühen 1020 °C bis 1120 °C / Abkühlung: Luft, Wasser (rasch)

Lieferprogramm

Rohre

Rohre geschweißt

Arten

Geglüht
Ungeglüht
Weiterhin geschliffen oder poliert.

Vormaterial

Blech
Coil

Lieferservice

Die Rohre können aus Lagerblechen (kalt- oder warmgefertigt) produziert werden. Dabei gibt es keine Mindestmengen und kurze Lieferzeiten. Fixlängen sind möglich.
Die Rohre können aus Lagercoils gefertigt werden. Dabei schon ab Mengen von wenigen hundert kg mit kurzen Lieferzeiten.
Die Rohre können aus Neuprodutkion aus Coil gefertigt werden. Dabei schon Mengen ab 1000 kg mit angemessenen und verlässlichen Lieferzeiten. In Herstelllängen von 5 – 7 m oder in Wunschlängen.
Die Rohre können aus Vorrat aus Coil oder Blech gefertigt bei uns bezogen werden. Dabei ohne Mindestabnahme. Fixzuschnite sind möglich.

Rohre nahtlos

Arten

CFD: kaltgefertigt, lösungsgeglüht, gebeizt
HFD: warmgefertigt, lösungsgeglüht, gebeizt
Weiterhin geschliffen oder poliert.

Lieferservice

Die Rohre können aus Neuproduktion gefertigt werden. Dabei schon ab 750 kg mit angemessenen und verlässlichen Lieferzeiten. In Herstelllängen von 5 – 7 m oder in Wunschlängen.
Die Rohre können aus Vorrat bei uns bezogen werden. Dabei ohne Mindestabnahme. Fixzuschnite sind möglich.

Rohrformteile

Arten

Nahtlose / geschweißte Reduzierungen
Nahtlose / geschweißte Rohrbogen
Nahtlose / geschweißte T-Stücke

Vormaterial

Blech
Nahtlose / geschweißte Rohre
Rundstahl geschmiedet
Rundstahl gewalzt

Bleche

Arten

Kaltgewalzte Bleche vom Coil
Quartobleche in Standardformaten
Warmgewalzte Bleche in Standardformaten

Oberflächen

1C - warmgewalzt, wärmebehandelt, nicht entzundert, Oberfläche Walzzunder
1D - warmgewalzt, wärmebehandelt, gebeizt, Oberfläche zunderfrei
1E - warmgewalzt, wärmebehandelt, mechanisch entzundert, Oberfläche zunderfrei
2B - kaltgewalzt, wärmebehandelt, gebeizt, kalt nachgewalzt, Oberfläche glatter als 2D
2C - kaltgewalzt, wärmebehandelt, nicht entzundert, Oberfläche glatt, eventuell Zunder
2D - kaltgewalzt, wärmebehandelt, gebeizt, Oberfläche glatt
2E - kaltgewalzt, wärmebehandelt, mechanisch entzundert, Oberfläche ist Rauh/Stumpf
2R - kaltgewalzt, blankgeglüht, Oberfläche glatt, reflektierend/blank

Lieferservice

Die Bleche können aus Vorrat als Standardformate bei uns bezogen werden.
Die Bleche können aus Vorrat als Zuschnitte mit kurzen Lieferzeiten von 1 – 2 Wochen bei uns bezogen werden.
Dabei gibt es die Möglichkeit die Bleche laser- und wasserstrahlgeschnitten zu liefern. Weiterhin plasmagebrannt oder gesägt.
Dabei gibt es die Möglichkeit die Bleche laser- und wasserstrahlgeschnitten zu liefern. Weiterhin plasmagebrannt oder gesägt.
Die Bleche / Coils können aus Produktion
Die Coils können aus Vorrat abgecoilt bei uns bezogen werden.
günstiges und schnelles Verfahren.
hohe Qualität in mittleren Stärken
keine Gefügeveränderung.
keine Gratbildung
mit Lieferzeiten ab 8 Wochen bei uns bezogen werden. Mindestmengen schon ab 1000 kg.
Plasmabrennen: Hohe Schneiddicken
Sägen: Saubere Kanten
teilweise in Wunschformaten
Dabei gibt es die Möglichkeit die Bleche laser- und wasserstrahlgeschnitten zu liefern. Weiterhin plasmagebrannt oder gesägt.

Info

Überblick über die Vorteile der verschiedenen Schneidverfahren:

Laserschneiden: Optimale Gratfreiheit, geringer Wärmeeinfluss, perfekte Maßgenauigkeiten, beste Materialausnutzung, kurze Bearbeitungszeiten, minimaler Schnittspalt.

Wasserstrahlschneiden: Optimale Materialausnutzung, geringe Schnittfugenbreite, keine thermische Belastung, schneiden dickerer Materialstärken, hohe Präzision bis in den Mikrobereich.

Schnittqualitäten:
Qualitätsstufe 5 (Q5)
sehr grober Schnitt – wird nur zum reinen Trennen von Materialen verwendet.
Qualitätsstufe 4 (Q4)
grober Schnitt – ideal zum Vorschneiden von Bauteilen für die Weiterverarbeitung (z.b Schweißen, Fräsen, Drehen)
Qualitätsstufe 3 (Q3)
mittlere Qualität – häufig verwendeter Standartschnitt. Glatte Schnittfläche, Strahlverlauf jedoch sicht- und fühlbar.
Qualitätsstufe 2 (Q2)
Schlichtschnitt – glatte Fläche, der Strahlverlauf ist noch sicht- und fühlbar.
Qualitätsstufe 1 (Q1)
Feinschnitt – bestmögliche Schnittfläche. Der Strahlverlauf ist kaum mehr sicht- und fühlbar.

Flansche und Rundmaterial

Rundmaterial

Arten

Nahtlose / geschweißte Reduzierungen
Nahtlose / geschweißte Rohrbogen
Nahtlose / geschweißte T-Stücke

Ausführungen

EN 10060, gewalzt
geschält
geschmiedet, gedreht / geschält
gewalzt, gedreht / geschält
kaltgewalzt
roh geschmiedet, DIN 7527
überdreht

Flansche

Arten

Typ 01 Glatter Flansch
Typ 02 Loser Flansch
Typ 04 Loser Flansch für Vorschweißbund
Typ 05 Blindflansch
Typ 11 Vorschweißflansch
Typ 12 Überschieb-Schweißflansch mit Ansatz
Typ 13 Gewindeflansch mit Ansatz
Typ 32 Glatter Bund
Typ 34 Vorschweißbund
Typ 37 Bördel, Sonderflansche nach Vorgabe / Zeichnung

Vormaterial

Blech
Knüppel
Rundstahl geschmiedet
Rundstahl gewalzt

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
