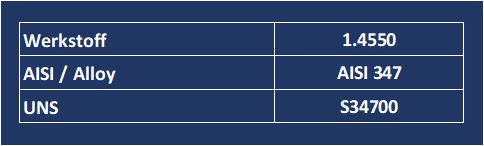

Werkstoff-Nr.: 1.4550

Beschreibung

EN Werkstoff KurznameX6CrNiNb18-10
AISIAISI 347
UNSS 34700
Grade Tp347
AFNORX6CrNiNb18-10 NF EN 100088-1 (06/2005) (FR)
BSX6CrNiNb18-10 / B.S.EN 10088-1 (06-2005) (GB)
Dichte kg/dm37,9
Härte HB<=215
LegierungChrom-Nickel-Stahl
Gruppenichtrostende Stähle
Rost und säurebeständiger Stahl
Gefügeaustenitisch
KorrosionGut beständig gegen interkristalline Korrosion bis ca. 400°C
Korrosionsbeständig
Zusätzliche Eigenschaftenchemisch beständig

Chemische Zusammensetzung

 CMnPSCrSiNi Nb
1.4550Min %    17,00 9,00 Nb (10 x C<=1,00)
Max %0,082,000,0450,01519,001,0012,00
Stahlschlüssel 2010
AISI 347
S 34700		Min %    17,00 9,00
Max %0,082,000,0450,03020,001,0013,00
ASTM A 312 (S 34700)-(AISI 347)

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,9
Härte: HB<=215
Temperatur1,0% Dehngrenze
bei höheren Temperaturen		0,2% Dehngrenze
bei höheren Temperaturen
°C / °FRp 1,0Rp 0,2
N/mm2 /ksiN/mm2 /ksi
100 / 212229 / 33,21177 / 25,67
200 / 392186 / 26,98157 / 22,77
300 / 572167 / 24,22136 /19,72
400 / 752156 / 22,62125 / 18,13
500 / 932149 / 21,60118 / 17,11
ksi-Werte berechnet

Mechanische Eigenschaften (20°C / 68°F)

1%Dehngrenze Rp1,0(Mpa /ksi)<=240 / 34,8
0,2% Dehngrenze Rp 0,2 (Mpa/ksi)<=205 / 29,7
Zugfestigkeit Rm (Mpa / ksi)
500-700 / 72,5-101,5
Bruchdehnung min. (%)35längs
Schlagarbeit ISO-V (J)100/60(längs/quer)
ksi-Werte berechnet

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-270 ºC  bis 900 ºC tiefstmögliche Betriebstemperatur -270°C (Beanspruchungsfall:III
Lösungsglühen
Arbeitstemperatur1020 ºC  bis 1100 ºC
Erläuterung / ErgänzungAbkühlung: Luft / Wasser
Warmumformung
Arbeitstemperatur1150 ºC  bis 700 ºC
Erläuterung / ErgänzungAühlungkühlung: Luft

Normen / Information

NormBeschreibung
ASTM A 182Geschmiedete oder gewalzte Rohrflansche,geschmiedete Formstücke und Armaturen und Teile aus warmfesten legiertem und nichtrostendem Stahl
ASTM A 213 Nahtlose Rohre aus ferritischem und austenitischem Stahl für Kessel,Überhitzer und Wärmetauscher
ASTM A 249 Standard Spezifikation für Geschweißte Rohre aus austenitischem Stahl für Kessel , Überhitzer und Wärmetauscher
ASTM A 276 Stäbe und Profile aus nichtrostendem und hitzebeständigem Stahl
ASTM A 312 nahtlose und geschweißte Rohre aus austenitischem rostfreien Stahl
ASTM A 403 Formstücke aus rostfreiem austenischem Schmiedestahl
DIN EN 10028-1 (09/2005)Flacherzeugnisse aus Druckbehälterstählen Teil1 Allgemeine Anforderungen
DIN EN 10028-7 (02/2008)Flacherzeugnisse aus Druckbehälter Stählen Teil:7 Nichtrostende Stähle
DIN EN 10088-2 (09/2005)Nichtrostende Stähle.Blech und Band aus korrosionsbeständigen Stählen für allgemeine Verwendung
DIN EN 10216-5 (11/2004+B1)Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus nichtrostenden Stählen
DIN EN 10217-7 (05/2005)Geschweisste Stahlrohre für Druckbeanspruchungen. Rohre aus nichtrostenden Stählen
DIN EN 10296-2 (02/2006)Geschweißte kreisförmige Stahlohre für den Maschinenbau und allgemeine technische Anwendungen.Nichtrostende Stähle
DIN EN 10297-2 (02/2006)Nahtlose kreisförmige Stahlrohre für den Maschinenbau und allgemeine technische Anwendungen.Rohre aus nichtrostenden Stählen

Bearbeitungshinweise

Schweißen
 - Werkstoffeinteilung nach CEN ISO/TR 156088.1
 - Artgut schweißbar
WIG
MAG Massivdraht
Lichtbogenhand (E)
 - Zusatzwerkstoff1.4551;1.4316;1.4551
 - Hinweisekeine besondere Wärmenachbehandlung erforderlich

Hauptanwendungsgebiete

Hinweise zum Einsatzzugelassen für abnahmepflichtige Druckbehälter entsprechend AD Merkblatt W2
Zulassungen
NahrungsmittelindustrieMolkereianlagen
Film- und Fotoindustrie
Gebrauchsgegenstände im Haushalt
Chemische Industriezur Verarbeitung von Salpetersäure
zur Verarbeitung von Essigsäure (z.B. Reaktoren)
Erdölindustriediverse Anlagenteile

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
FittingsNahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Rohrenahtloses Rohr
StabstahlRundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
