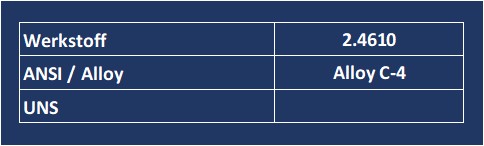

Werkstoff-Nr.: 2.4610

Beschreibung

EN Werkstoff KurznameNiMo16Cr16Ti
Alloy C-4
UNSN 06455
Geschützte WerksbezeichnungHastelloy®C4
Nicrofer® 6616 hMo
Dichte kg/dm38,7
Härte HB<=320
LegierungNickel Chrom Molybdän Legierung
Superlegierung
GruppeKorrosionsbeständige Stähle und Legierungen
GefügeAustenitisch
KorrosionHohe Korrosionsbeständigkeit
Beschreibung2.4610 (alloy C-4) besitzt ausgezeichnete Beständigkeit gegen Spaltkorrosion, Lochfraß und Spannungskorrosion sowie gegenüber reduzierenden mineralischen Säuren und Chloriden, anorganischen und organischen chloridverunreinigten Medien.
Der Werkstoff 2.4610 (alloy C-4) findet Einsatz bei anorganischen Chemikalien, in der Düngemittelindustrie, bei Essigsäure.
Unser Lieferumfang in 2.4610 (alloy C-4) sind Rohre, Rohrzubehör und Flansche.

Chemische Zusammensetzung

 CMnPSCrMoSiCoFeNiCuTi
2.4610Min %    14,0014,00   balance
Max %0,0151,000,0250,01518,0017,000,082,003,00balance0,500,70
Stahlschlüssel 2010
alloy C-4
N 06455		Min %    14,0014,00   remainder
Max %0,0151,000,0400,03018,0017,000,082,003,00remainder 0,70
ASTM B 622

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm38,7
Härte: HB<=320
Permeabilität bei 20°C<1,01
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20 / 68
(93 /200)		408 / 0,097
(101)		10,1 (70)
(79)		124 (75)
(75)		211 (30,8)
(30,2)
(6.0)
100 / 21242611,412520710,9
200 /392
(204/400)		448
(0,107)		13,2
(92)		126
( 76)		202
(29,3)		11,9
( 6.6)
300 / 572
(316/600)		465
(0,111)		15,0
(106)		127
(76)		195
(28,3)		12,5
(7.0)
500 / 932
(538 / 1000)		490
(0,118)		18,4
(133)		129
(78)		181
(26,2)		13,2
(7,4)
600/1112
(649/ 1200)		502
(0,121)		20,5
(149)		132
(80)		175
(25)		13.6
(7,7)
700 / 1292
(760/ 1400)		512
(0,124 )		22,6
(152)		135
(82)		168
(23,7)		140
(8.0)
800 / 1432
(871/1600)		52224,8
138158
(22,2)		15.1
(8.7)
  .  .

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze Rp 0,2 -N/mm2280-300
Dehngrenze Rp 1,0 -N/mm2315-340
Zugfestigkeit Rm (N/mm2)700
Bruchdehnung A5 (%)40
ISO V Kerbschlagzähigkeit bei 20°C (J/cm2)>=120
BemerkungenLieferzustand und -dicken sind zu berücksichtigen

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-196 ºC  bis 450 ºC Zunderbeständigkeit in Luft.1100°C)
Erläuterung / Ergänzungim lösungsgeglühtem Zustand
Lösungsglühen
Arbeitstemperatur1050 ºC  bis 1100 ºC Vorzugsweise 1080°C
Erläuterung / ErgänzungWasserabkühlung
BearbeitungshinweiseIm lösungsgeglühten Zustand gut schweiß- und verarbeitbar. sehr gute mechanische Bearbeitbarkeit
Warmumformung
Arbeitstemperatur1180 ºC  bis 900 ºC
Erläuterung / ErgänzungWasser- oder Luftabkühlung
Bearbeitungshinweiseanschliessende Wärmebehandlung zur Erzielung optimaler Eigenschaften ratsam

Normen / Information

NormBeschreibung
ASTM B 366Schweißfittings aus Nickel und Nickellegierungen
ASTM B 574Standard Spezifikationen für Stangen aus kohlenstoffarmen Ni-Mo-Cr Legierungen
ASTM B 575Standard Spezifikationen für Platten, Bleche und Bänder
ASTM B 619Standard Spezifikationen für geschweisste Rohre aus Nickellegierung
ASTM B 622Standard Spezifikationen für nahtlose Rohre aus Nickel und Nickel-Kobalt-Legierung
ASTM B 626Standard Spezifikationen für geschweisste Rohre aus Nickel und Nickel-Kobalt.Legierung
DIN 17744 (2002/09)Nickel-Knetlegierungen mit Molybdän und Chrom
DIN 17750 (2002/09)Bänder und Bleche aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17751 (2002/09)Rohre aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17752 (2002/09)Stangen aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17753 (2002/09)Drähte aus Nickel und nickel-Knetlegierungen-Eigenschaften
VdTÜV-Werkstoffblatt 424Hochkorrosionsbeständige Legierung; NiMo16Cr16Ti; Werkstoff-Nr. 2.4610; Band, Blech, Schmiedestück, Stange, nahtloses Rohr

Bearbeitungshinweise

Kaltformunggut in geglühtem Zustand, neigt zur Kaltverfesrtigung; nach Umformung größer 15%-Lösungsglühen erforderlich
Spanabhebende Bearbeitungvorzugsweise im geglühtem Zustand,da Gefahr zur Kaltverfestigung besteht-niedrige Schnittgeschwindigkeit und Schneidwekzeug im ständigen Eingriff
Schweißen
 - Werkstoffeinteilung nach CEN ISO/TR 1560844
 - ArtWIG
 - Zusatzwerkstoffsehr gut unproblematisch durch hervorragende thermische Stabilität,Material lösungsgeglüht und zunderfrei
Schweißzusatz: Stabelektroden: 2.4612 (bei umhüllten Stabelektroden auf niedrigen C-Gehalt achten), WIG/MIG: 2.4611

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungen
Chemische IndustrieChlorierungsanlagen;; Reaktoren
UmwelttechnikMüllverbrennunsanlagen
Apparatebau
Chemische IndustrieDüngemittelherstellung
Energietechnik

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
DrehteileFittings aus Stabstahl
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Flansche / Bunde / BördelBördel
Bunde
Flansche aller Art (V-, Blindflansche usw.)
Rohregeschweißte Rohre
geschweißte Vierkantrohre
StabstahlFlachstahl
Profilstahl
Rundstahl
Sechskantstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
