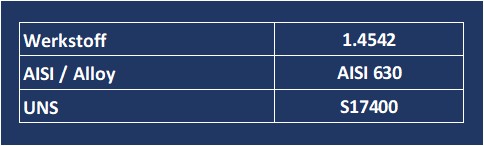

Werkstoff-Nr.: 1.4542
Beschreibung
|
|
Chemische Zusammensetzung
| C | Si | Mn | P | S | Cr | Mo | Ni | Cu | Nb | 5,00 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.4542 | Min % | 15,00 | 3,00 | |||||||||
| Max % | 0,07 | 0,70 | 1,50 | 0,040 | 0,015 | 17,00 | 0,60 | 3,00 | 5,00 | (5xC)<=0,70 | ||
| Stahlschlüssel | ||||||||||||
| AISI 630 S 17400 | Min % | |||||||||||
| Max % | ||||||||||||
Physikalische Eigenschaften
| Eigenschaft | Wert |
|---|---|
| Dichte: kg/dm3 | 7,8 |
| Härte: HB) | 170 |
| magnetisierbar | ja |
| Temperatur T °C/°F ( °C/F) | Spez. Wärme J / kgK (Btu / lb °F) | Wärmeleitfähigkeit W/mK (Btu·in / ft2·h·°F) | Elektrischer Widerstand µΩ · cm (Ω circ mill / ft) | Elastizitätsmodul kN/mm2 (103 ksi) | Ausdehnungs- beiwert von 20°C bis T 10-6 / K (10-6 / °F) |
|---|---|---|---|---|---|
| 20 / 68 | 0,50 | 16 | 0,71 | 200 | |
| 100 / | 10,9 | ||||
| 300 / | 11,1 |
Mechanische Eigenschaften (20°C / 68°F)
| 1%Dehngrenze | |||
|---|---|---|---|
| Zugfestigkeit Rm (MPA) | 1070-1250 | ||
| Bruchdehnung A5 (%) | <=10 | ||
| E-Modul (KN/mm2) | 200 | ||
Temperaturhinweise
| Einsatzbereich | ||
|---|---|---|
| Einsatztemperatur | ºC bis 450 ºC | auch Tieftemperatur geeignet |
| Lösungsglühen | ||
|---|---|---|
| Arbeitstemperatur | 1020 ºC bis 1050 ºC | |
| Erläuterung / Ergänzung | Abkühlung: Öl oder Luft | |
| Härten | ||
|---|---|---|
| Arbeitstemperatur | 1030 ºC bis 1050 ºC | |
| Bearbeitungshinweise | Abkühlung :Luft (2-3 Min.) | |
| Warmumformung | ||
|---|---|---|
| Arbeitstemperatur | 1150 ºC bis 900 ºC | |
| Erläuterung / Ergänzung | Abkühlung: Ofen,Luft | |
Normen / Information
| Norm | Beschreibung |
|---|---|
| DIN EN 10028-1 (09/2005) | Flacherzeugnisse aus Druckbehälterstählen Teil1 Allgemeine Anforderungen |
| DIN EN 10028-2 (09/2009) | Flacherzeugnisse aus Druckbehälterstählen. Unlegierte und legierte Stähle mit festgelegten Eigenschaften bei erhöhten Temperaturen |
| DIN EN 10088-1 (09/2005) | Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle |
| DIN EN 10088-3 (09/2005) | Nichtrostende Stähle.Halbzeug, stäbe,Walzdraht und Profile für allgemeine Verwendung |
Bearbeitungshinweise
| Kaltformung | nicht geeignet |
|---|
| Spanabhebende Bearbeitung | bedingt geeignet |
|---|
| Schweißen | |
|---|---|
| - Art | WIG Lichtbogen Hand MAG Massiv Draht |
| - Zusatzwerkstoff | 1.4842,1.4840 (für 2+3) |
Hauptanwendungsgebiete
| Hinweise zum Einsatz | |
|---|---|
| Zulassungen | |
| Chemische Industrie | |
| Erdölindustrie | |
| Papier- und Zellstoffindustrie | |
| Nasskorrosionshinweise |
Unser Hauptleistungsangebot
| Produkttyp | Produkt |
|---|---|
| Bleche / Blechzuschnitte | Bleche in Lagerformaten Blechzuschnitte |
| Fittings | geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke |
| Flansche / Bunde / Bördel | Vorschweissflansch |
| Klöpperböden / Kappen / Ronden | aus Stabstahl |
| Rohre | geschweißte Rohre nahtloses Rohr |
| Stabstahl | Profilstahl |
Haftungsausschluss
Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.(c) 2023 M. Woite GmbH, Postfach, D-40671 Erkrath | Tel. +49 (211) 29 26 00 00 | Email woite@woite-stahl.de
