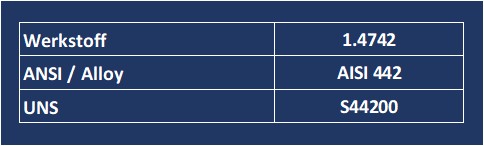

Werkstoff-Nr.: 1.4742

Beschreibung

EN Werkstoff KurznameX10CrAlSi18
AISIAISI 442
UNSS 44200
AFNORX10CrAlSi18 (NF EN 10095/03/1999)(FR)
BSX10CrAlSi18 (B.S EN 10095/03/1999)(GB)
Dichte kg/dm37,7
Härte HB 30max.212
LegierungChrom Stahl mit AL-Zusatz
GruppeHitzebeständige Stähle und Legierungen
Gefügeferritisch
Zusätzliche EigenschaftenBeständig gegen Aufkohlung
Hohe Beständigkeit gegen oxidierende/schwefelhaltige Gase
Zundertemperatur: 1000°C
Versprödungsgefahr >950°C und zwischen 450-550°C(475°CVersprödung)

Chemische Zusammensetzung

 CSiMnSCrAlP
1.4742Min % 0,70  17,000,70
Max %0,121,401,000,01519,001,200,04
Stahlschlüssel 2010
AISI 442Min %
Max %
S 44200Min %0,15
Max % 1,001,00 0,30 0,40
UNS 4200/ AISI 420

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,7
Härte: HB 30max.212
magnetisierbarja
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20/ 68500/16/ --
100/ 212 17,2 /--
200/ 392 18,6 /--  10,5/--
300/ 572 20 /--
400/ 752 21,2 /--  11,5/--
500/ 932 22,3 /--
600/ 1112 23,3 /--  12,0/--
800/ 1472 25,5 7--  12,5/--
1000/ 1832 28,3 /  13,5/--
Stahlschlüssel 2010
Temp.Zeit-
dehngrenze
Zeit-
dehngrenze
Zeitstand-
festigkeit		Zeitstand-
festigkeit		Zeitstand-
festigkeit
50080
700
900

Mechanische Eigenschaften (20°C / 68°F)

Streckgrenze (Rp0,2) MPa/ksi>=270/>=39,1
Zugfestigkeit Rm MPa (ksi)500-700/72,5-101,5
Bruchdehnung A5>= 15%

Temperaturhinweise

Einsatzbereich
Einsatztemperatur ºC  bis 850 ºC an Luft
Weichglühen
Arbeitstemperatur800 ºC  bis 860 ºC
Warmumformung
Arbeitstemperatur750 ºC  bis 1100 ºC

Normen / Information

NormBeschreibung
DIN EN 10088-1 (09/2005)Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10095 (05/1999)Hitzebeständige Stähle und Nickellegierungen
SEW 310 (08/1992)Physikalische Eigenschaften von Stählen
SEW 470 (02/1976)Hitzebeständige Walz- und Schmiedestähle

Bearbeitungshinweise

KaltformungVorsicht bei Kaltverformung (spezielle Hinweise beachten)
Spanabhebende Bearbeitungwie niedriggekohlter Stahl bearbeitbar
Schweißen
 - ArtWIG
MAG Massivdraht
Lichtbogenhand (E)
 - Zusatzwerkstoff1.4829
1.4820;1.4829
1.4820;1.4829
 - HinweiseMaterial ist wärmeempfindlich,deshalb auf geringe Wärmeeinbringung achten

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungenfür nur mässig mechanisch beanspruchte Bauteile
IndustrieofenbauOfenteile
Glührohre
Glühhauben
Chemische Industrie

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / BördelBördel
Bunde
Flansche aller Art (V-, Blindflansche usw.)
Vorschweissflansch
Rohregeschweißte Rohre
nahtloses Rohr
StabstahlFlachstahl
Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
(c) 2023 M. Woite GmbH, Postfach, D-40671 Erkrath | Tel. +49 (211) 29 26 00 00 | Email woite@woite-stahl.de
