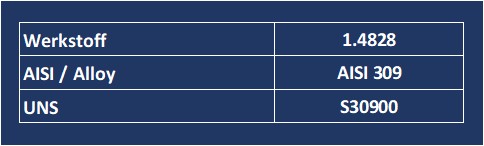

Werkstoff-Nr.: 1.4828
Beschreibung
|
|
Chemische Zusammensetzung
| C | Si | Mn | P | S | Cr | Ni | N | ||
|---|---|---|---|---|---|---|---|---|---|
| 1.4828 | Min % | 1,50 | 19,00 | 11,00 | |||||
| Max % | 0,20 | 2,50 | 2,00 | 0,045 | 0,015 | 21,00 | 13,00 | 0,11 | |
| Stahlschlüssel 2010 | |||||||||
| AISI 309 S 30900 | Min % | 22,00 | 12,00 | ||||||
| Max % | 0,15 | 0,75 | 2,00 | 0,040 | 0,030 | 24,00 | 15,00 | ||
| ASTM SA 249 (S 30900 ) - (AISI 309) | |||||||||
Physikalische Eigenschaften
| Eigenschaft | Wert |
|---|---|
| Dichte: kg/dm3 | 7,9 |
| Härte: HB 30 | >=223 |
| magnetisierbar | nein |
| Temperatur T °C/°F ( °C/F) | Spez. Wärme J / kgK (Btu / lb °F) | Wärmeleitfähigkeit W/mK (Btu·in / ft2·h·°F) | Elektrischer Widerstand µΩ · cm (Ω circ mill / ft) | Elastizitätsmodul kN/mm2 (103 ksi) | Ausdehnungs- beiwert von 20°C bis T 10-6 / K (10-6 / °F) |
|---|---|---|---|---|---|
| 20 / 68 | 500 (--) | 157(--) | 196/(--) | ||
| 200 / 392 | 16,5 (--) | ||||
| 400 / 752 | 17,5 (--) | ||||
| 500 / 932 | 500 /(--) | 21/(--) | 18,0 (--) | ||
| 600 / 1112 | 18,5 (--) | ||||
| 800 / 1472 | 19,5 (--) | ||||
| 1000 / 1832 |
| Temp. | Zeit- dehngrenze | Zeit- dehngrenze | Zeitstand- festigkeit | Zeitstand- festigkeit | Zeitstand- festigkeit |
|---|---|---|---|---|---|
| °C/°F | Rp 01 (10 000h) | 10 000 h | 100.000 h | °C/°F | N/mm2 /ksi | N/mm2 /ksi | N/mm2 ksi |
| 100/ 212 | |||||
| 400 /752 | |||||
| 500 /932 | |||||
| 600 /1112 | 80 /11,6 | 120 /17,4 | 65 /9,4 | ||
| 700 /1292 | 25 /3,6 | 16 / 2,3 | |||
| 800 / 1472 | 10 /1,4 | 18 / 2,6 | 7,5 /1,0 | ||
| 900 | 4 /0,6 | 5 / 0,7 | 3 / 0,4 |
Mechanische Eigenschaften (20°C / 68°F)
| 0,2% Dehngrenze (MPa) | 230 | ||
|---|---|---|---|
| Zugfestigkeit Rm Mpa | 500-750 | lösungsgeglüht | |
| Bruchdehnung A5 (%) | >=30% | lösungsgeglüht | |
Temperaturhinweise
| Einsatzbereich | ||
|---|---|---|
| Einsatztemperatur | 800 ºC bis 1000 ºC | |
| Erläuterung / Ergänzung | Zunderbeständigkeit an Luft bis 1000°C | |
| Lösungsglühen | ||
|---|---|---|
| Arbeitstemperatur | 1050 ºC bis 1150 ºC | |
| Erläuterung / Ergänzung | Abkühlung: Luft,Wasser | |
| Bearbeitungshinweise | -führt zu optimalen Eigenschaften bezüglich Verwendung/Verarbeitung -eventuelle Versprödungen können wieder reduziert werden. | |
| Warmumformung | ||
|---|---|---|
| Arbeitstemperatur | 1150 ºC bis 800 ºC | |
| Erläuterung / Ergänzung | Abkühlung:Luft | |
| Schmieden | ||
|---|---|---|
| Arbeitstemperatur | 1150 ºC bis 800 ºC | |
| Erläuterung / Ergänzung | schnelle Abkühlung :Wasser / Luft | |
Normen / Information
| Norm | Beschreibung |
|---|---|
| ASTM A 276 | Stäbe und Profile aus nichtrostendem und hitzebeständigem Stahl |
| DIN EN 10088-1 (09/2005) | Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle |
| DIN EN 10095 (05/1999) | Hitzebeständige Stähle und Nickellegierungen |
| DIN EN 10296-2 (02/2006) | Geschweisste kreisförmige Stahlrohre für den Maschinenbau und allgemeine technische Anwendungen. Nichtrostende Srähle |
| SEW 310 (08/1992) | Physikalische Eigenschaften von Stählen |
| SEW 400 (1997-02) | Nichtrostende Walz- und Schmiedestähle |
| SEW 470 (02/1976) | Hitzebeständige Walz- und Schmiedestähle |
Bearbeitungshinweise
| Spanabhebende Bearbeitung | Durch Bildung von Karbiden höherer Verschleiß der Schneidwerkzeuge |
|---|
| Schweißen | |
|---|---|
| - Werkstoffeinteilung nach CEN ISO/TR 15608 | 8,2 |
| - Art | gut schweißbar WIG MAG Massivdraht Lichtbogenhand (E) Laserstrahlschweißen |
| - Zusatzwerkstoff | 1.4829, |
| - Hinweise | Ein Vorwärmen ist bei diesem Stahl nicht erforderlich |
Hauptanwendungsgebiete
| Hinweise zum Einsatz | höhere mechanische Beanspruchung bei höheren Temperaturen. Zunderbeständig an Luft bis ca 1000°C Da in oxidierenden und reduzierenden schwefelhaltigen Gasen nur gering korrosionsbeständig-Einsatz in diesen Medien< 650°C. |
|---|---|
| Zulassungen | |
| Apparatebau | Apparate für Hochtemperatureinsatz |
| Industrieofenbau | |
| Industrieofenbau | Glühhauben |
| Erdölindustrie |
Unser Hauptleistungsangebot
| Produkttyp | Produkt |
|---|---|
| Bearbeitung / Konstruktion | aus Stabstahl (drehen, fräsen) |
| Bleche / Blechzuschnitte | Bleche in Lagerformaten |
| Fittings | geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke |
| Flansche / Bunde / Bördel | Flansche aller Art (V-, Blindflansche usw.) |
| Klöpperböden / Kappen / Ronden | aus Blech |
| Rohre | geschweißte Rohre nahtloses Rohr |
| Stabstahl | Profilstahl Rundstahl |
| Zubehör | Schrauben, Muttern, Scheiben, Langdrehteile, Zeichnungsteile |
Haftungsausschluss
Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.(c) 2023 M. Woite GmbH, Postfach, D-40671 Erkrath | Tel. +49 (211) 29 26 00 00 | Email woite@woite-stahl.de
