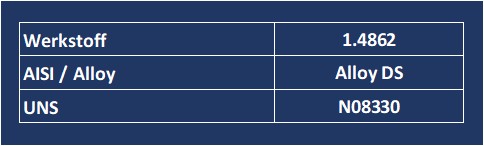

Werkstoff-Nr.: 1.4862

Beschreibung

EN Werkstoff KurznameX8NiCrSi38-18
UNSN 08330
BSBS3072 - BS3076 (A17)
Dichte kg/dm37,86
Härte HB (max)210
LegierungNickel Chrom Eisen Legierung
Mischkristalllegierung
GruppeHitzebeständige Stähle und Legierungen
Gefüge

Chemische Zusammensetzung

 CSSiMnCrCuTiNiPFePbSn
1.4862Min %  1,500,8017,00  35,00 balance
Max %0,100,032,501,5019,000,500,2039,000,03balance
Stahlschlüssel 2010
N 08330Min %  0,75 17,00  34,00 remainder
Max %0,08 1,502,0020,001,00 37,000,03remainder0,0050,025
ASTM B 535 (UNS N 08330)

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,86
Härte: HB (max)210
Permeabilität bei 20°C1,01
Elastizitätsmodul (N/mm2) /ksi198 /28,7
Temperatur T
°C/°F
( °C/F)
Spez. Wärme
J / kgK
(Btu / lb °F)
Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)
Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)
Elastizitätsmodul
kN/mm2
(103 ksi)
Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20 / 68472 (--)11,4 (--)103 (--)194 (--)
100 / 212501 (--)12,8 (--)106 (--)190 (--)15,1 (--)
300 / 572532 (--)16,3 (--)115 (--)177 (--)16,2 (--)
500 /932582 (--)19,5 (--)120 (--)162 (--)17,0 (--)
700 / 1292610 (--)22,6 (--)123 (--)150 (--)17,7 (--)
900 / 1652615 (--)25,6 (--)127 (--)134 (--)18,3( --)
Temp.Zeit-
dehngrenze
Zeit-
dehngrenze
Zeitstand-
festigkeit
Zeitstand-
festigkeit
Zeitstand-
festigkeit
°C/°F1000h (MPa/ksi)
lösungsgeglüht/
Solution Annealed
750 / 138049 / 7,1
850 / 156026 / 3,8
950 /174015 / 2,2
1050 /19206,7/ 0,97
TemperaturDehngrenze
bei höheren Temperaturen
Dehngrenze
bei höheren Temperaturen
Zugfestigkeit
bei höheren Temperaturen
°c/°FRp0,2Rp 1,0Rm
min.
(N/mm2/ksi)
min.
(N/mm2/ksi)

N/mm2 /ksi
20 / 68285 40,6310 / 44,9650 / 94,2
100 / 212265 / 30,4290 / 34,8630 / 91,4
200 / 392240 / 26,1265 / 30,4615 / 84,1
300 / 572220 / 23,9250 / 28,3605 / 76,9
400 / 752210 / 21,7235 / 26,1555/ 72,5
500 / 932200 / 19,5225 / 23,9470 / 68,1
700 / 1292175 / 25,3190 / 27,5340 / 49,3
900 /165285 / 12,3100 / 14,5120 / 17,4
ksi Werte errechnet

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze Mpa/ ksi
<=280 /<=40,6
Dehngrenze Mpa/ ksi<=310/<=44,9
Zugfestigkeit Rm N/mm2<=650/<=94,2

Temperaturhinweise

Lösungsglühen
Arbeitstemperatur1150 ºC  bis 950 ºC
Warmumformung
Arbeitstemperatur1200 ºC  bis 900 ºC
Weichglühen

Normen / Information

NormBeschreibung

Bearbeitungshinweise

Spanabhebende Bearbeitungmöglichst im geglühten Zustand bearbeiten,wegen Neigung zur Kaltverfestigung niedrige Schnittgeschwindigkeit,Schnittwerkzeug möglichst im ständigen Eingriff halten
Schweißen
 - Artgut schweißbar
WIG
Lichtbogen Hand
MiG

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungen
Industrieofenbau

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / BördelFlansche aller Art (V-, Blindflansche usw.)
Klöpperböden / Kappen / Rondenaus Blech
Rohregeschweißte Rohre
nahtloses Rohr
StabstahlFlachstahl
Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
(c) 2023 M. Woite GmbH, Postfach, D-40671 Erkrath | Tel. +49 (211) 29 26 00 00 | Email woite@woite-stahl.de
