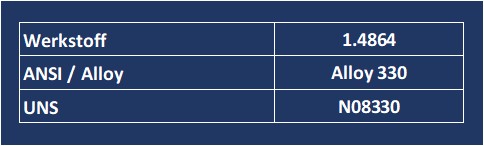

Werkstoff-Nr.: 1.4864

Beschreibung

EN Werkstoff KurznameX12NiCrSi35-16
Alloy DS
UNSN 08330
AFNORX12NiCrSi35-16 /NF EN10088-1 (06/2005)(FR)
BSNA 17 B.S 3076 (1989)
Geschützte WerksbezeichnungRA 330 (Spec)
Dichte kg/dm37,98
Härte (HB 30)<=230
LegierungChrom-Nickel-Stahl
GruppeHitzebeständige Stähle und Legierungen
Gefügeaustenitisch

Chemische Zusammensetzung

 CSiMnPSCrNNiCuPbSnFe
1.4864Min % 1,0   15,00 33,00
Max %0,152,02,00,0450,01517,000,11037,00
Stahlschlüssel 2010
alloy DSMin %
Max %
N 08330Min % 0,75   17,00 34,00   remainder
Max %0,081,502,000,03 20,00 37,001,000,0050,025remainder
ASTM B 535 (UNS N 08330)

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,98
Härte: (HB 30)<=230
magnetisierbarnein
Temperatur T
°C/°F
( °C/F)
Spez. Wärme
J / kgK
(Btu / lb °F)
Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)
Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)
Elastizitätsmodul
kN/mm2
(103 ksi)
Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20 / 68 12,5 (--)
500 / 932 17,0 (--)
Temp.Zeit-
dehngrenze
Zeit-
dehngrenze
Zeitstand-
festigkeit
Zeitstand-
festigkeit
Zeitstand-
festigkeit
1000h10 000h
°C/°F(Rp 1,0)Mpa /ksi
600 / 1112105 125 / 1812
700 / 129250 45 / 6,52
800 /147225 20 / 2,90
900 / 165212 8 / 1,16
1000 / 18324

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze
Streckgrenze Re (Mpa)<=230
Zugfestigkeit Rm N/mm2550-750
Bruchdehnung (%)30

Temperaturhinweise

Einsatzbereich
Einsatztemperatur ºC  bis 1100 ºC höchste Temperatur an Luft
Lösungsglühen
Arbeitstemperatur1020 ºC  bis 1120 ºC
Erläuterung / ErgänzungAbkühlung: Luft /Wasser
Warmumformung
Arbeitstemperatur800 ºC  bis 1150 ºC
Abschrecken
Arbeitstemperatur1050 ºC  bis 1100 ºC
Erläuterung / ErgänzungWasser/Luft

Normen / Information

NormBeschreibung
ASTM B 366Schweißfittings aus Nickel und Nickellegierungen
ASTM B 564-06Standard Spezifikationen für Schmiedestücke aus Nickellegierungen
DIN EN 10088-1 (09/2005)Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10095 (05/1999)Hitzebeständige Stähle und Nickellegierungen
SEW 310 (08/1992)Physikalische Eigenschaften von Stählen
SEW 470 (02/1976)Hitzebeständige Walz- und Schmiedestähle

Bearbeitungshinweise

Schweißen
 - Artgut schweißbar
 - Zusatzwerkstoff1.4863

Hauptanwendungsgebiete

Hinweise zum Einsatzgrosse Beständigkeit gegen stickstoffhaltige-sauerstoffarme Gase
sehr geringe Beständigkeit gegen reduzierende schwefelige Gase
Zulassungen
Industrieofenbau

Unser Hauptleistungsangebot

ProdukttypProdukt
Bearbeitung / Konstruktionaus Stabstahl (drehen, fräsen)
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / BördelFlansche aller Art (V-, Blindflansche usw.)
Rohregeschweißte Rohre
nahtloses Rohr
StabstahlRundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
