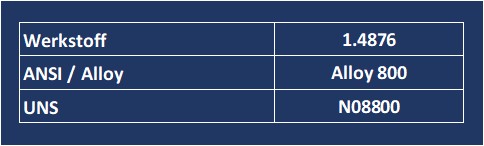

Werkstoff-Nr.: 1.4876

Beschreibung

EN Werkstoff Kurzname	X10NiCrALTi 32-21
Alloy	800
UNS	N 08800
Geschützte Werksbezeichnung	Ncrofer®3220 Incoloy 800

Dichte kg/dm³	7,94
Härte HB30	<=192
Legierung	Nickel Eisen Chrom Legierung
Gruppe	Hitzebeständige Stähle und Legierungen
Gefüge	austenitisch
Zusätzliche Eigenschaften	Zundertemperatur:1100 °C

Beschreibung	Die Varianten 1.4958(alloy 800H,UNS 08810) oder 1.4959 (Alloy 800HT;UNS 08811) ersetzen immer mehr diesen Werkstoff,da sie lösungsgeglüht werden können und sich dadurch die Zeitstandeigenschaften bei höheren Temperaturen verbessern.

Chemische Zusammensetzung

		C	Mn	P	S	Cr	Ni	Si	Al	Ti	Fe	Cu
1.4876	Min %					19,00	30,00		0,15	0,15
1.4876	Max %	0,12	2,0	0,030	0,015	23,00	34,00	1,00	0,60	0,60
Stahlschlüssel 2010
alloy 800	Min %
alloy 800	Max %
N 08800	Min %					19,0	30,0		0,15	0,15	39,5
N 08800	Max %	0,10	1,50		0,015	23,0	35,0	1,0	0,60	0,60		0,75
ASTM B 407 (N 08800-Alloy 800)

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	7,94
Härte: HB30	<=192
Permeabilität bei 20°C	1,01
magnetisierbar	nein
Elastizitätsmodul (N/mm²) /ksi	194 / 28,1

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20 / 68	472 (--)	11,5 (--)	101 (--)	194 (--)	12 (--)
100 / 212	501 (--)	13,1 (--)	104 (--)	189 (--)	15,1 (--)
200 / 392	525 (--)	14,8 (--)	108 (--)	183 (--)	15,7 (--)
300 / 572	532 (--)	16,4 (--)	112 (--)	177 (--)	16,2 (--)
400 / 752	555 (--)	18,1 (--)	115 (--)	170 (--)	16,6 (--)
500 / 932	582 (--)	19,6 (--)	118 (--)	163 (--)	17,0 (--)
600 / 1112	604 (--)	21,2 (--)	120 (--)	156 (--)	17,4 (--)
800 /1472	609 (--)	24,3 (--)	124 (--)	141 (--)	18,0 (--)
1000 / 1832	641 (--)	27,3 (--)	127 (--)	127 (--)	18,6 (--)

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
			1000 h
°C/°F			Mpa/ksi
650 / 1202			165 / 23,9
705 / 1300			105 / 15,2
870 /1600			32 / 4,7
980 /1800			14 / 2,0

Temperatur	Dehngrenze bei höheren Temperaturen	Dehngrenze bei höheren Temperaturen	Zugfestigkeit bei höheren Temperaturen
°C / °F	Rp 1,0	Rp 0,2	Rm
	N/mm² / ksi	N/mm² /ksi	N/mm² /ksi
20 / 68	200 / 29	170 / 24,6	450 / 65,2
100 / 212	160 / 23,2	140 / 20,3	400 / 58,0
300 / 572	115 / 16,6	95 / 13,7	390 / 56,5
500 / 932	100 / 15,4	80 / 11,6	360 / 52,2
600 / 1112	95 / 13,7	75 / 10,9	300 / 43,5
ksi Wertte errechnet

Mechanische Eigenschaften (20°C / 68°F)

1,0 % Dehngrenze Rp1,0 Mpa/ksi	200 / 29
Streckgrenze (Re) (Mpa) /ksi	>=170 />=24,6		lösungsgeglüht
Zugfestigkeit Rm (Mpa)	450-680		lösungsgeglüht
Bruchdehnung A5 (%)	>=30 >=35		quer längs
Kerbschlagzähigkeit ((ISO-V) J/cm²	>=150 >=100		längs quer

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	ºC bis 600 ºC	in Luft bis 1100°C
Erläuterung / Ergänzung	weichgeglüht :Zunderbeständigkeit an Luft bis 1100°C

Lösungsglühen
Arbeitstemperatur	1050 ºC bis 1150 ºC
Erläuterung / Ergänzung	Abkühlung Wasser/Luft

Weichglühen
Arbeitstemperatur	920 ºC bis 1400 ºC

Warmumformung
Arbeitstemperatur	1000 ºC bis 1250 ºC

Normen / Information

Norm	Beschreibung
ASTM A 312	nahtlose und geschweißte Rohre aus austenitischem rostfreien Stahl
ASTM B 163	nahtlose Rohre aus Nickel und Nickellegierungen für Kühlrohre und Wärmetauscher
ASTM B 407	Nickel-Eisen-Chrom-legierte Rohre; nahtlos
ASTM B 408	Nickel-Eisen-Chrom-legierte Stangen und Stäbe
ASTM B 409	Standardspezifikation für Bleche mit Nickel-Eisen-Chrom -Legierungen
DIN EN 10088-1 (09/2005)	Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10095 (05/1999)	Hitzebeständige Stähle und Nickellegierungen
DIN EN 10216-2(10/2007)	Nahtlose Stahlrohre für Druckbeanspruchungen. Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen
DIN EN 10297-2 (02/2006)	Nahtlose kreisförmige Stahlrohre für den Maschinenbau und allgemeine technische Anwendungen.Rohre aus nichtrostenden Stählen
SEW 310 (08/1992)	Physikalische Eigenschaften von Stählen
SEW 470 (02/1976)	Hitzebeständige Walz- und Schmiedestähle
VdTÜV-Werkstoffblatt 412	Walz- und Schmiedestahl, X10NiCrAlTi 32-20, Werkstoff-Nr. 1.4876; Blech, Band, Stabstahl, Schmiedestück, nahtloses Rohr
VdTÜV WBL-412	Walz und Schmiedestahl Wst-Nr 1.4876 (12/2009)

Bearbeitungshinweise

Kaltformung	Bis 6mm Dicke gut kalt umformbar

Spanabhebende Bearbeitung	vorwiegend im geglühtem Zustand bearbeiten (Kaltverfestigungsgefahr) niedrige Schnittgeschwindigkeit,Schnittwerkzeug ständig im Eingriff halten

Schweißen
- Werkstoffeinteilung nach CEN ISO/TR 15608	8,2
- Art	gut schweißbar alle Schweißverfahren
- Zusatzwerkstoff	Schweißdraht / Elektrode 2.4806/2.4807

Hauptanwendungsgebiete

Hinweise zum Einsatz	Zunderbeständig an Luft bis ca.1100°C korrosions- und hitzebeständig
Zulassungen	Nace MR 01-75
Dampfkesselbau
Industrieofenbau
Apparatebau
Erdölindustrie

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Fittings	geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke
Flansche / Bunde / Bördel	Flansche aller Art (V-, Blindflansche usw.)
Rohre	geschweißte Rohre nahtloses Rohr
Stabstahl	Flachstahl Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
