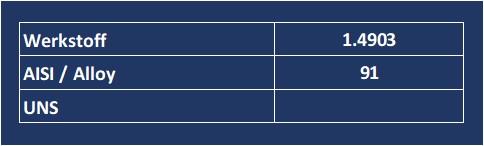

Werkstoff-Nr.: 1.4903

Beschreibung

EN Werkstoff KurznameX10CrMoVNbN9-1
AFNORX10CrMoVNbN9-1 (NF EN 10088-1(06/2005) (Fr)
BSX10CrMoVNbN9-1 (EN 10088-1(06/2005) (GB)
Dichte kg/dm37,76
Härte (HB
LegierungLegierte Edelstähle
GruppeNichtrostende Stähle
Warmfester Stahl
GefügeMartensitisch

Chemische Zusammensetzung

 CSiMnPSALCrCuMo NNbNiV
1.4903Min %0,08 0,30   8,0 0,850,0300,060 0,18
Max %0,120,500,600,0200,0050,0409,500,301,050,0700,1000,300,25
Stahlschlüssel 2010

Physikalische Eigenschaften

EigenschaftWert
Dichte: kg/dm37,76
Härte: (HB---
magnetisierbarja
E-Modul (Mpa)218000
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20 / 68460 (--)26 (--) 218 (--)
200 / 392   207 (--)11,3 (--)
400 / 752   190 (--)12,0 (--)
500 / 932 30 (--)  12,3 (--)
600 / 1112    12,6 (--)
650 / 1202   162 (--)12,7 (--)
Temp.Zeit-
dehngrenze
Zeit-
dehngrenze
Zeitstand-
festigkeit		Zeitstand-
festigkeit		Zeitstand-
festigkeit
Rp0,2
10 000h100 000h
°CN/mm2 / ksiN/mm2 /ksiN/mm2 /ksi
20 /68450 / 65
100 /212410 / 59,4
300 /572360 / 52,2
500 / 932300 / 43,5 289 / 41,9258 / 37,4
550 /1022270 / 39,1 199 / 28,8166 / 24,0
600 /1112215 / 31,1 122 / 17,694 / 13,6
650 /1202  70 / 10,149 / 7,1
ksi werte errechnet
Temperatur0,2%Dehngrenze
bei höheren Temperaturen
°C / °FRp 0,2
Mpa / ksi
100 /212410 / 59,4
200 /392380 / 55,1
300 / 572360 / 52,2
400 / 752340 / 49,3
500 /932300 / 43,5
600 /1112215 / 31,1

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze Rp0,2 (N/mm2)>=450normalgeglüht
+angelassen
Dehngrenze Mpa/ksi415 / 60ASTM A 335 -P91
Zugfestigkeit Rm(N/mm2)620-850normalgeglüht
+angelassen
Bruchdehnung-A5 (%) min.längs>=20normalgeglüht
+angelassen
Kerbschlagzähigkeit (J) quer40quer/normalgeglüht
+angelassen
Zugfestigkeit Rm N/mm2 / ksi585 /85ASTM A 335 -P91

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-10 ºC  bis 650 ºC Wandtemperatur im Dauerbetrieb
Härten
Arbeitstemperatur1040 ºC  bis 1100 ºC
Erläuterung / ErgänzungÖL
BearbeitungshinweiseDIN EN 10028-2(09/2009) beachten
Warmumformung
Arbeitstemperatur1100 ºC  bis 1150 ºC
Erläuterung / Ergänzunglangsame Abkühlung Luft
Bearbeitungshinweisenach Warmformgebung Vegütungsbehandlung
Normalglühen
Arbeitstemperatur1040 ºC  bis 1100 ºC
Anlassen
Arbeitstemperatur730 ºC  bis 780 ºC
Erläuterung / Ergänzung<= 1h

Normen / Information

NormBeschreibung
ASTM A 182Geschmiedete oder gewalzte Rohrflansche,geschmiedete Formstücke und Armaturen und Teile aus warmfesten legiertem und nichtrostendem Stahl
ASTM A 213 Nahtlose Rohre aus ferritischem und austenitischem Stahl für Kessel,Überhitzer und Wärmetauscher
ASTM A 335Standardspezifikation für nahtlose ferritisch legierte Rohre für Hochtemperatureinsatz
DIN 100216-2(10-/2007)nahtlose Stahlrohre für Druckbeanspruchungierten . Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhtenTemperaturen
DIN EN 10028-2 (09/2009)Flacherzeugnisse aus Druckbehälterstählen. Unlegierte und legierte Stähle mit festgelegten Eigenschaften bei erhöhten Temperaturen
DIN EN 10088-1 (09/2005)Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10216-2 (10/2007)Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschften bei erhöhten Temperaturen
DIN EN 10302Warmfeste Stähle-Nickel - Kobaltlegierung
DIN EN 10302 (06/2008)Warmfeste Stähle-Nickel - und Kobaltlegierungen
VdTÜV / Werkstoffblatt 511/3 Warmfester Stahl F 91 X 10 CrMoVNb 9-1, Werkstoff-Nr. 1.4903

Bearbeitungshinweise

Schweißen
 - Werkstoffeinteilung nach CEN ISO/TR 156086.4
 - ArtWIG
UP
Lichtbogenhand (E)
MAG Massivdraht
MAG Fülldraht
 - ZusatzwerkstoffCrMo 910
UV 420 TTR
...........
CrMo 910
CrMo-M21

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungen
KraftwerksanlagenDruckbehälter
Dampfkesselbau
Rohre
Chemische Industrie
Petrochemische Industrie

Unser Hauptleistungsangebot

ProdukttypProdukt
Bearbeitung / Konstruktionaus Rohren, Fittings, Flanschen (verschweißen)
aus Stabstahl (drehen, fräsen)
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / BördelFlansche aller Art (V-, Blindflansche usw.)
Klöpperböden / Kappen / Rondenaus Blech
aus Stabstahl
Rohregeschweißte Rohre
nahtloses Rohr
StabstahlFlachstahl
Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
