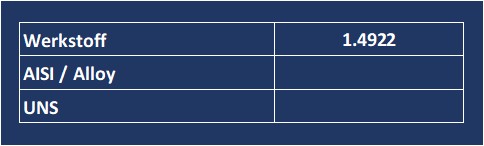

Werkstoff-Nr.: 1.4922
Beschreibung
|
|
Chemische Zusammensetzung
| C | Si | Mn | P | S | Cr | Mo | Ni | V | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.4922 | Min % | 0,17 | 10,00 | 0,80 | 0,30 | 0,25 | ||||
| Max % | 0,23 | 0,50 | 1,00 | 0,025 | 0,015 | 12,50 | 1,20 | 0,80 | 0,35 | |
| Stahlschlüssel 2010 (In einzelnen Normen diverse Abweichungen) | ||||||||||
Physikalische Eigenschaften
| Eigenschaft | Wert |
|---|---|
| Dichte: kg/dm3 | 7,7 |
| Härte: HV | 590 (max.) |
| Härte HB 30 | <=270 |
| magnetisierbar | ja |
| Temperatur T °C/°F ( °C/F) | Spez. Wärme J / kgK (Btu / lb °F) | Wärmeleitfähigkeit W/mK (Btu·in / ft2·h·°F) | Elektrischer Widerstand µΩ · cm (Ω circ mill / ft) | Elastizitätsmodul kN/mm2 (103 ksi) | Ausdehnungs- beiwert von 20°C bis T 10-6 / K (10-6 / °F) |
|---|---|---|---|---|---|
| 20 / 68 | 460 (--) | 27 (--) | 200 (--) | ||
| 650 /1202 | 29 (--) | ||||
| 800 / 1472 | 540 (--) |
Mechanische Eigenschaften (20°C / 68°F)
| 0,2% Dehngrenze (Mpa) /ksi | 500 /72,5 | ||
|---|---|---|---|
| Zugfestigkeit (N/mm2) /ksi | 690-840/100-121,8 | ||
| Bruchdehnung (%) | 15-16 | min. | |
| Kerbschlagarbeit (J) | <=40 | ||
Temperaturhinweise
| Einsatzbereich | ||
|---|---|---|
| Einsatztemperatur | -10 ºC bis 600 ºC | Zunderbeständig |
| Vergüten | ||
|---|---|---|
| Arbeitstemperatur | 1020 ºC bis 1070 ºC | |
| Erläuterung / Ergänzung | Abkühlen :Luft,Öl | |
| Anlassen | ||
|---|---|---|
| Arbeitstemperatur | 640 ºC bis 740 ºC | |
| Erläuterung / Ergänzung | Abkühlung .Luft | |
| Härten | ||
|---|---|---|
| Arbeitstemperatur | 1020 ºC bis 1070 ºC | |
| Erläuterung / Ergänzung | Abkühlung :Luft;Öl | |
| Weichglühen | ||
|---|---|---|
| Arbeitstemperatur | 780 ºC bis 750 ºC | |
Normen / Information
| Norm | Beschreibung |
|---|---|
| DIN 100216-2(10-/2007) | nahtlose Stahlrohre für Druckbeanspruchungierten . Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhtenTemperaturen |
| DIN 17740 |  |
| DIN EN 10088-1 (09/2005) | Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle |
| DIN EN 10216-2(10/2007) | Nahtlose Stahlrohre für Druckbeanspruchungen. Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen |
| DIN EN 10302 (06/2008) | Warmfeste Stähle-Nickel - und Kobaltlegierungen |
| SEW 310 (08/1992) | Physikalische Eigenschaften von Stählen |
| VdTÜV / Werkstoffblatt 110/03.12 | Warmfester schweißgeeigneter Stahl X20 CrMoV 11-1 (X20CrMoV121), Werkstoff-Nr. 1.4922 Schmiedestück, gewalzter Stabstahl, geschmiedeter Stabstahl |
Bearbeitungshinweise
| Kaltformung | bedingt möglich |
|---|
| Schweißen | |
|---|---|
| - Art | Gut schweißbar Lichtbogen Schutzgas WIG |
Hauptanwendungsgebiete
| Hinweise zum Einsatz | |
|---|---|
| Zulassungen | |
| Dampfkesselbau | Turbinen Druckbehälter |
