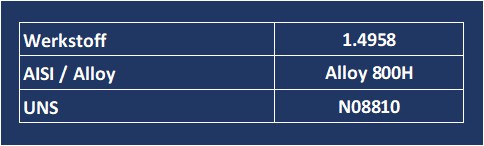

Werkstoff-Nr.: 1.4958

Beschreibung

EN Werkstoff Kurzname	X5NiCrAlTi31-20
Werkstoff-Nr.	1.4876 H
Alloy	800 H
UNS	N 08810
AFNOR	NF EN 10088-1 (06/2005)
BS	NA 15(H)
Geschützte Werksbezeichnung	Nicrofer®3220H

Dichte kg/dm³	7,94
Härte
Legierung	Chrom-Nickel-Stahl
Gruppe	Hitzebeständige Stähle und Legierungen
Gefüge	austenitisch

Chemische Zusammensetzung

		C	Si	Mn	P	S	Al	Co	Cr	Cu	N	Nb	Ni	Ti	Al+Ti	Fe
1.4958	Min %	0,03					0,20		19,00				30,00	0,20
1.4958	Max %	0,08	0,70	1,50	0,015	0,010	0,50	0,50	22,00	0,50	0,030	0,10	32,50	0,50
Stahlschlüssel 2010 gem.DIN EN 10028-7+DIN EN 10216-5 (Ni+Co) 30,0-32,5%;(Al+Ti)<=0,70%
1.4876 H	Min %	0,030							19,00				30,00
1.4876 H	Max %	0,08	0,70	1,50	0,015	0,010			22,00	0,50		0,10	32,00		0,70
DIN EN 10302
alloy 800 H	Min %
alloy 800 H	Max %
N 08810	Min %	0,05					0,15		19,0				30,0	0,15		39,5
N 08810	Max %	0,10	1,0	1,5		0,15	0,60		23,0	0,75			35,0	0,60
ASTM B 407 (N08810 -Alloy 800H)

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	7,94
Permeabilität bei 20°C	1,01
Elastizitätsmodul (N/mm²) / ksi	194 / 28,1

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20 / 68	472 (--)	11,5 (--)	101 (--)	194 (--)
100 / 212	501 (--)	13,1 (--)	104 (--)	189 (--)	15,1 (--)
200 / 392	525 (--)	14,8 (--)	108 (--)	183 (--)	15,7 (--)
400 / 752	555 (--)	18,1 (--)	115 (--)	170 (--)	16,6 (--)
600 /1112	604 (--)	21,2 (--)	120 (--)	156 (--)	17,4 (--)
700 / 1292	610 (--)	22,8 (--)	122 (--)	149 (--)	17,7 (--)
800 / 1472	609 (--)	24,3 (--)	124 (--)	141(--)	18,0 (--)
900 / 1652	615 (--)	25,7 (--)	126 (--)	134 (--)	18,3 (--)
1000 / 1832	641(--)	27,3 (--)	127 (--)	127 (--)	18,6 (--)
Bem1 DE

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
°C /°F	lösungsgeglüht	lösungsgeglüht	lösungsgeglüht	lösungsgeglüht	lösungsgeglüht
	10 000 h/100 000h Rp1,0- N/mm²	10 000 h N/mm²	100 000h N/mm²	200 000h N/mm²	200 000h N/mm²
600	115 / 85	140	95	83
620	102 / 74	118	78	68
650	84 / 59	97	63	55
660	78 / 55	91	59	52
670	73 / 51	85	55	48
680	68 / 47	80	52	45
690	63 / 43	74	48	41
700	58 /40	69	44	38
Bem2 DE

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze RP 0,2 (MPA) längs quer	>=155 >=170
Zugfestigkeit Rm (MPa)	500-750
Bruchdehnung (A50) quer %	30
Kerbschlarbeit (ISO-V/charpy-V) 20°C	<=120J
Werte gelten im lösungsgeglühtem Zustand und für angegebene abmessungen	Blech -bis 50 mm Band - bis 3 mm Stangen/Schmiedeteile bis 250 mm

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	700 ºC bis 1000 ºC	(unter 600°C weichgeglüht einsetzen)

Lösungsglühen
Arbeitstemperatur	1150 ºC bis 1200 ºC
Erläuterung / Ergänzung	Rohre kleiner 50mm

Härten
Arbeitstemperatur	1100 ºC bis 1200 ºC
Bearbeitungshinweise	Wasser/Luft

Warmumformung
Arbeitstemperatur	750 ºC bis 1150 ºC	weichgeglüht

Nachbehandlung (Glühen)
Arbeitstemperatur	900 ºC bis 950 ºC
Bearbeitungshinweise	Luft (<= 30min)

Weichglühen
Arbeitstemperatur	ºC bis 1150 ºC

Normen / Information

Norm	Beschreibung
ASTM A 240	Blech und Band aus nichtrostendem Cr und Cr-Stahl für Druckkessel-Ni
ASTM B 163	nahtlose Rohre aus Nickel und Nickellegierungen für Kühlrohre und Wärmetauscher
ASTM B 407	Nickel-Eisen-Chrom-legierte Rohre; nahtlos
ASTM B 408	Nickel-Eisen-Chrom-legierte Stangen und Stäbe
ASTM B 409	Standardspezifikation für Bleche mit Nickel-Eisen-Chrom -Legierungen
ASTM B 564-06	Standard Spezifikationen für Schmiedestücke aus Nickellegierungen
DIN EN 10028-7 (02/2008)	Flacherzeugnisse aus Druckbehälter Stählen Teil:7 Nichtrostende Stähle
DIN EN 10088-1 (09/2005)	Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10216-5 (11/2004+B1)	Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus nichtrostenden Stählen
DIN EN 10302 (06/2008)	Warmfeste Stähle-Nickel - und Kobaltlegierungen
SEW 310 (08/1992)	Physikalische Eigenschaften von Stählen
VdTÜV Wbl.412 )	X10NiCrAlTi32-20 H mit erhöhten Zeitstandfestigkeitseigenschaften

Bearbeitungshinweise

Kaltformung	hohe Gefahr der Kaltverfestigung,Werkstück im geglühtem Zustand vorliegen, bei grossen Umformungen-Zwischenglühen,grösser 10%erneut lösungsglühen

Spanabhebende Bearbeitung	Kaltverfevorzugsweise im geglühtem zustand bearbeiten (kaltverfestigung) Schneidwerkzeug im ständigen Eingriff

Schweißen
- Art	umhüllte Stabelektrode WIG, Lichtbogen
- Zusatzwerkstoff	2.4648,2.4627 2.4806

Hauptanwendungsgebiete

Hinweise zum Einsatz	-metallurgische Stabilität im Langzeiteinsatz bei hohen Temperaturen
Zulassungen
Dampfkesselbau	Druckbehälter
Kohlevergasungsanlagen
Chemische Industrie	Pyrolyserohre in Äthylenöfen Transportrohrleitungen
Wärmetauscher
Umwelttechnik	Müllverbrennunsanlagen
