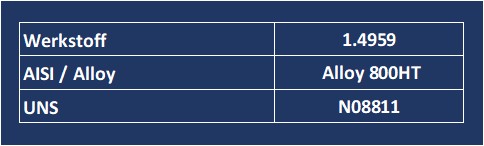

Werkstoff-Nr.: 1.4959

Beschreibung

EN Werkstoff Kurzname	X8NiCrAlTi 32-21
Alloy	Alloy 800 HT
UNS	N 08811
AFNOR	X8NiCrAlTi 32-21 / EN 10088-1 (06/2005) (FR)
BS	NA 15 H / (3074 (1989) (GB)
Geschützte Werksbezeichnung	Nicrofer® 3220 HP

Dichte kg/dm³	7,94
Härte
Legierung	Chrom-Nickel-Stahl
Gruppe	Hitzebeständige Stähle und Legierungen
Gefüge	austenitisch
Zusätzliche Eigenschaften	Beständig gegen Oxidation,Aufstickung,Aufkohlung

Chemische Zusammensetzung

		C	Si	Mn	P	S	Al	Co	Cr	Cu	N	Ni	Ti	Al+Ti	Fe
1.4959	Min %	0,05					0,25		19,00			30,00	0,25
1.4959	Max %	0,10	0,70	1,50	0,015	0,010	0,65	0,50	22,00	0,50	0,030	34,00	0,65
Stahlschlüssel 2010 * gem.DIN EN 10216-5 -Al 0,20-0,65%
Alloy 800 HT	Min %
Alloy 800 HT	Max %
N 08811	Min %	0,06					(0,015)		19,0			30,0	(0,15)	0,85	39,5
N 08811	Max %	0,10	1,00	1,50		0,015	(0,60)		23,0	0,75		35,0	80,60)	1,20
ASTM B 407 (N08811-Alloy 800HT)

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	7,94
Permeabilität bei 20°C	1,01

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20 / 68	468	11,5	101	194
100 / 212	500	13,1	104	189	15,1
300 / 572	532	16,4	112	176	16,2
500 / 932	581	19,5	117	164	17,1
700 / 1292	610	22,8	121	148	17,7
800 / 1472	607	24,2	125	141	18,0
100 / 1832	640	27,1	127	126	18,6

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
°C/°F			100.000 h	200.000 h
°C/°F			Mpa / ksi	Mpa/ ksi
700 /1292			50 / 7,2	44 / 6,4
750 / 1382			31,6 / 4,6	26,8 / 3,9
800 / 1472			21,4 / 3,10	17,5 / 2,5
850 / 1562			14,4 / 2,0	12,1 /1,75
900 / 1652			9,4 / 1,4	8,0 / 1,16
950 / 1742			5,8 / 0,85	5,0 / 0,72
1000 / 1832			3,7 / 0,63	1,0 / 0,15
Rohr (lösungsgeglüht) ksi Werte errechnet

Temperatur	Dehngrenze bei höheren Temperaturen	Dehngrenze bei höheren Temperaturen
(°C/°F)	Rp 0,2	Rp 1,0
	N/mm² /ksi	N/mm² /ksi
20 / 68	>=170 / >= 24,6	>=200 / >= 29,0
100 / 212	>=140 / >=20,3	>=160 / >=23,2
300 / 572	>=95 / >=13,7	>=115 / >=16,6
400 / 752	>=85 / >=12,3	>=105 / >=15,2
500 / 932	>=80 / >=11,6	>=100 / >=14,5
ksi werte berechnet

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze Mpa (ksi)	500-750 (72,5-108,7)		<= 50mm
Zugfestigkeit Rm
Bruchdehnung	35 /30		längs/quer
Kerbschlagarbeit ISO-V (J)	>=120 / >=80		längs/quer<= 50mm

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	700 ºC bis 1000 ºC
Erläuterung / Ergänzung	Hohe Kriechfestigkeit im Temperaturbereich 700°C bis 1000°C nicht geeignet für Langzeitbetrieb unter 700°C

Lösungsglühen
Arbeitstemperatur	1150 ºC bis 1200 ºC

Weichglühen

Warmumformung
Arbeitstemperatur	1200 ºC bis 900 ºC	Abkühlung:Wasser (zwischen 760°C-540°C muss Abkühlung schnell erfolgen)
Erläuterung / Ergänzung	Abkühlung :Luft / Wasser

Normen / Information

Norm	Beschreibung
ASTM B 163	nahtlose Rohre aus Nickel und Nickellegierungen für Kühlrohre und Wärmetauscher
ASTM B 366	Schweißfittings aus Nickel und Nickellegierungen
ASTM B 407	Nickel-Eisen-Chrom-legierte Rohre; nahtlos
ASTM B 408	Nickel-Eisen-Chrom-legierte Stangen und Stäbe
ASTM B 409	Standardspezifikation für Bleche mit Nickel-Eisen-Chrom -Legierungen
DIN 10216-5 (11/2004+B1)	Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus nichtrostenden Stählen
DIN EN 10028-7 (02/2008)	Flacherzeugnisse aus Druckbehälter Stählen Teil:7 Nichtrostende Stähle
DIN EN 10088-1 (09/2005)	Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10302	Warmfeste Stähle-Nickel - Kobaltlegierung
SEW 310 (08/1992)	Physikalische Eigenschaften von Stählen

Bearbeitungshinweise

Kaltformung	höhere Kaltverfestigung als austenitisch/nichtrostende Stähle Werkstück im geglühtem Zustand bearbeiten

Spanabhebende Bearbeitung	im geglühtem Zustand-Kaltverfestigung beachten

Schweißen
- Art	umhüllte Stabelektrode
- Zusatzwerkstoff	Zusatzwerkstoffe: 2.4648,2.4621

Hauptanwendungsgebiete

Hinweise zum Einsatz	nicht geeignet für Langzeitbetrieb unter 700°C
Zulassungen
Kraftwerksanlagen	lösungsgeglüht bei 1150-1200°C
Chemische Industrie
Petrochemische Industrie
Industrieofenbau

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bearbeitung / Konstruktion	aus Blech
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Fittings	geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / Bördel	Flansche aller Art (V-, Blindflansche usw.)
Klöpperböden / Kappen / Ronden	aus Blech
Rohre	geschweißte Rohre nahtloses Rohr
Stabstahl	Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
