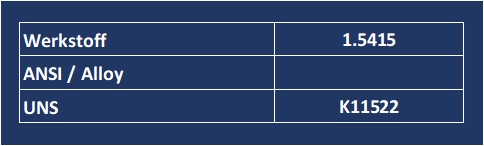

Werkstoff-Nr.: 1.5415

Beschreibung

EN Werkstoff Kurzname	16Mo3(alt:15Mo3)
UNS	K 11562 Grade P12 / T12
UNS	K 11597 Grade P11 / T11
AFNOR	16 Mo3 / EN 10216 (008/2007) (FR)
BS	16 Mo3 / EN 10216 (008/2007) (GB)

Dichte kg/dm³	7,85
Härte HB30	130-170 (bis max 60mm)
Legierung
Gruppe	warmfester Stahl
Gefüge

Chemische Zusammensetzung

		C	Si	Mn	P	S	Cr	Cu	Mo	Ni	N
1.5415	Min %	0,12		0,40					0,25
1.5415	Max %	0,20	0,35	0,90	0,025	0,010	0,30	0,30	0,35	0,30	0,012
Stahlschlüssel 2010
K 11562	Min %	0,05		0,30			0,80		0,44
K 11562	Max %	0,15	0,50	0,61	0,025	0,025	1,25		0,65
UNS K11562(ASTM A 335/213 -P12/T12)
K 11597	Min %	0,05	0,50	0,30			1,00		0,44
K 11597	Max %	0,15	1,00	0,60	0,025	0,025	1,50		0,65
K 11597 (ASTM A335 /213-P11/T11)

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	7,85
Härte: HB30	130-170 (bis max 60mm)
Zugfestigkeit Rm (Mpa) /ksi	440 / 63,8
magnetisierbar	ja

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20 /68	461(--9	48,5 (--)	0,20 (--)	210 (--)	11,5 (--)
300 / 572	517 (--)	43,1 (--)	0,412 (--)	192 (--)	12,9 (--)
400 / 752	538 (--)	39,9 (--9	0,514 (--)	184 (--)	13,5 (--)
500 / 932	556 (--)	38,6 (--)	0,633 (--)	176 (--)	13,9 (--)

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
°C / °F			10 000h	100 000h	200 000h
°C / °F			N/mm² / ksi	N/mm² /ksi	N/mm² /ksi
450 / 842			298 / 43,2	239 / 34,6	217 / 31,4
470 / 878			247 / 35,8	178 / 25,8	159 / 23,0
500 / 932			171 / 24,8	101 / 14,6	84 / 12,2
510 / 950			147 / 21,3	91 / 13,2	69 / 10,0
530 / 986			102 / 14,8	53 / 7,7	45 / 6,5
ksi Werte errechnet (für Blech)

Temperatur	Streckgrenze oder 0,2-Grenze bei höheren Temperaturen
°C/°F	N/mm² / ksi

100 / 212	265 / 41,3
200 / 392	240 / 34,8
300 / 572	195 / 28,3
400 / 752	150 / 21,7
500 7 932	140 / 20,3

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze MPa / ksi (min)	380 /55
Streckgrenze( 0,2-Grenze mind. Rp 0,2) Mpa / ksi	440 / 63,8
Zugfestigkeit Rm (N/mm²) /ksi	490-735 / 71-106,6
Bruchdehnung A5(%)	30		≤ 3 ≤ 75 mm Dicke
Kerbschlagarbeit( ISO-V)	31 J		<75mm,quer
E-Modul (Mpa)	212.000

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	-20 ºC bis 530 ºC	nach AD-Merkblatt W 1

Härten
Arbeitstemperatur	910 ºC bis 940 ºC
Erläuterung / Ergänzung	Abkühlung: ÖL

Warmumformung
Arbeitstemperatur	1100 ºC bis 850 ºC
Erläuterung / Ergänzung	Abkühlung:Luft.

Normalglühen
Arbeitstemperatur	890 ºC bis 950 ºC
Erläuterung / Ergänzung	Abkühlung:Luft
Bearbeitungshinweise	Bei Erreichen angegebenen Temperatur über gesamten Querschnitt ist weiteres Halten zu vermeiden

Anlassen
Arbeitstemperatur	680 ºC bis 710 ºC	.

Spannungsarmglühen
Arbeitstemperatur	530 ºC bis 620 ºC	.

Normen / Information

Norm	Beschreibung
ASTM A 161	Nahtlose Destilltionsrohre aus niedriglegiertem oder M o-C Stahl für den Einsatz im Raffineriebau
ASTM A 209	Nahtlose Rohre aus Mo-C-Stahl für Kessel und Überhitzer
ASTM A 335	Standardspezifikation für nahtlose ferritisch legierte Rohre für Hochtemperatureinsatz
DIN 10217-2 (10/2007)	Geschweißte Stahlrohre für Druckbeanspruchungen. Elektrisch geschweißte Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen
DIN EN 10216-2(10/2007)	Nahtlose Stahlrohre für Druckbeanspruchungen. Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen
SEW 310 (08/1992)	Physikalische Eigenschaften von Stählen
VdTÜV / Werkstoffblatt 570 / Ausgabe 09.11	Normalisierend gewalzte Flacherzeugnisse aus 16Mo3 (Werkstoff-Nr. 1.5415) Band, Blech aus Band

Bearbeitungshinweise

Kaltformung	Bei stärkeren meist Kaltumformungen ein Spannungsarmglühen (590°C-650C)-abhängig von Abnahmevorschriften

Schweißen
- Werkstoffeinteilung nach CEN ISO/TR 15608	1.1
- Art	WIG UP Lichtbogenhand (E) MAG Massivdraht MAG Fülldraht
- Hinweise	Werkstoff lässt sich mit vorgenanten Schweißverfahren in allen Dicken schweißen Ab Werkstückdicke >10mm auf ca 200°C vorwärmen

Hauptanwendungsgebiete

Hinweise zum Einsatz	bis ca 530 °C Wandtemperatur im Dauerbetrieb
Zulassungen
Kraftwerksanlagen	Druckbehälter Dampfkesselbau Sammler Rohre
Erdölindustrie	diverse Anlagenteile

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bearbeitung / Konstruktion	aus Blech aus Rohren, Fittings, Flanschen (verschweißen)
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Fittings	geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke
Flansche / Bunde / Bördel	Flansche aller Art (V-, Blindflansche usw.)
Klöpperböden / Kappen / Ronden	aus Blech
Rohre	geschweißte Rohre geschweißte Vierkantrohre nahtloses Rohr
Stabstahl	Flachstahl Profilstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
