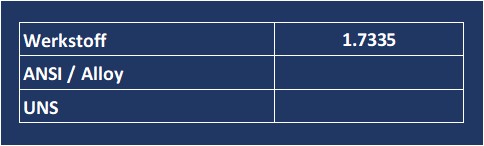

Werkstoff-Nr.: 1.7335

Beschreibung

EN Werkstoff Kurzname	13 CrMo4-5 (alt.13CrMo4-4)
UNS	K 11562 Grade P12 / T12
UNS	K 11597 Grade P11 / T11
AFNOR	13 CrMo4-5 /NF EN 10216-2 (08/2007) (FR)
BS	13 CrMo4-5 /B.S. EN 10216-2 (08/2007) (GB)

Dichte kg/dm³	7,85
Härte HB30(längs <=60mm)	130-175
Legierung	Legierte Edelstähle
Gruppe	warmfester Stahl
Gefüge

Chemische Zusammensetzung

		C	Si	Mn	P	S	Cr	Cu	Mo	N	Ni	Al
1.7335	Min %	0.10		0,40			0,70		0,40
1.7335	Max %	0,17	0,35	0,70	0,025	0,020	1,15	0,30	0,60	0,012	0,30	0,040
(Stahlschlüssel 2010) 1.7335 (Beachtung: DIN EN10216-2)
K 11562	Min %	0,05		0,30			0,80		0,44
K 11562	Max %	0,15	0,50	0,61	0,025	0,025	1,25		0,65
UNS K11562(ASTM A 335/213 -P12/T12)
K 11597	Min %	0,05	0,50	0,30			1,00		0,44
K 11597	Max %	0,15	1,00	0,60	0,025	0,025	1,50		0,65
K 11597 (ASTM A335 /213-P11/T11)

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	7,85
Härte: HB30(längs <=60mm)	130-175
Bruchdehnung A5(%)	>=22-längs / >=20-quer
magnetisierbar	ja

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20° / 68	622 / (---)	33/(---)		210/(---)
300 / 572				185/(---)	12,9/(---)
400 / 752				175 /(--)
500 / 932				165/(---)	13,9/(---)
600 / 1112					14,1/(---)

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
°C/ °F	10 000 h	100 000h	10 000 h	100 000 h
	Rp1.0 (Mpa)/ ksi	Rp1.0 (Mpa)/ ksi	Mpa /ksi	Mpa /ksi
450/ 842	245/ 35,5	191 /27,7	370 / 53,6	285 / 41,3
500/ 932	157 / 22,7	98 / 14,2	239 / 34,6	137 / 19,8
550/ 1022	76 / 11,0	36 / 5,2	109 / 15,8	49 / 7,1
600/ 1112			49 / 7,1	20 / 2,9
ksi werte errechnet

Temperatur	0,2% Dehngrenze bei höheren Temperaturen
°C / °F	Rp 0,2
	Mpa /ksi
100 / 212	264 / 38,2
260 /500	118,6 / 17,2
371 /700	107,6 / 15,6
426,6 /800	104,4 /15,0
482,2 /900	88,2 / 12,8
537,8 /1000	43,4 / 6,3
593,3 /1100	19,3 / 2,8
648,9 /1200	8,3 / 1,2
ksi Werte errechnet

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze MPa /ksi	220 /32		ASTM A335- P12
0,2 % Dehngrenze Rp 0,2 (Mpa) (ksi)	290 / 42		Wst.Nr.1.7335
Zugfestigkeit Rm (Mpa) / (ksi )	450-600 / 65,2-87,0	längs(<60mm)	Wst.Nr.1.7335
Bruchdehnung(A5) (%)	>=22% >=20%	längs (<=60mm) quer (<=60mm)	Wst.Nr.1.7335
Kerbschlagarbeit ISO-V/Charpy-V)	>=27J	längs(<=60 mm)	Wst.Nr.1.7335
Zugfestigkeit Rm Mpa/ksi	415/ 60		ASTM A335- P12

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	-10 ºC bis 570 ºC	nach AD-Merkblatt W1

Normalglühen
Arbeitstemperatur	900 ºC bis 960 ºC
Erläuterung / Ergänzung	Abkühlung:Luft

Warmumformung
Arbeitstemperatur	850 ºC bis 1100 ºC

Normalglühen
Arbeitstemperatur	890 ºC bis 950 ºC
Erläuterung / Ergänzung	Abkühlung:Luft,Wasser,Öl

Anlassen
Arbeitstemperatur	630 ºC bis 730 ºC
Erläuterung / Ergänzung	Abkühlung:Luft
Bearbeitungshinweise	Temperatur über gesamter Querschnitt angemessene Zeitspanne halten

Härten
Arbeitstemperatur	890 ºC bis 950 ºC
Erläuterung / Ergänzung	Abschrecken Öl/Luft

Normen / Information

Norm	Beschreibung
ASTM A 182	Geschmiedete oder gewalzte Rohrflansche,geschmiedete Formstücke und Armaturen und Teile aus warmfesten legiertem und nichtrostendem Stahl
ASTM A 213	Nahtlose Rohre aus ferritischem und austenitischem Stahl für Kessel,Überhitzer und Wärmetauscher
ASTM A 335	Standardspezifikation für nahtlose ferritisch legierte Rohre für Hochtemperatureinsatz
DIN EN 10028-2 (09/2009)	Flacherzeugnisse aus Druckbehälterstählen. Unlegierte und legierte Stähle mit festgelegten Eigenschaften bei erhöhten Temperaturen
DIN EN 10216-2 (10/2007)	Nahtlose Stahlrohre für Druckbeanspruchungen.Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschften bei erhöhten Temperaturen
DIN EN 10216-2(10/2007)	Nahtlose Stahlrohre für Druckbeanspruchungen. Rohre aus unlegierten und legierten Stählen mit festgelegten Eigenschaften bei erhöhten Temperaturen
SEW 310 (08/1992)	Physikalische Eigenschaften von Stählen

Bearbeitungshinweise

Kaltformung	Kaltumformung gut möglich,bei starkenumformungen eventuell spannungsarmglühen erforderlich (AD Merkblätter beachten)

Schweißen
- Werkstoffeinteilung nach CEN ISO/TR 15608	5.1
- Art	gut schweißbar nach allen Verfahren
- Hinweise	Ab Werkstückdicke >10mm auf ca 200°C vorwärmen

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungen
Kraftwerksanlagen	Sammler Sammler-,Siede-,Überhitzungsrohre,Heißdampfleitungsrohre
Apparatebau
Erdölindustrie

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bearbeitung / Konstruktion	aus Rohren, Fittings, Flanschen (verschweißen)
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Fittings	geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke Sonstige Fittings u.a. Weldolets, Nippel
Flansche / Bunde / Bördel	Flansche aller Art (V-, Blindflansche usw.)
Klöpperböden / Kappen / Ronden	aus Blech aus Stabstahl
Rohre	geschweißte Rohre nahtloses Rohr
Stabstahl	Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
