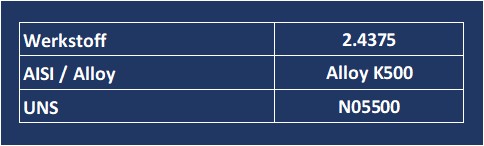

Werkstoff-Nr.: 2.4375

Beschreibung

EN Werkstoff KurznameNiCu30Al
Alloy K 500
UNSN 05500
AFNORNU30AT
BSBs 3076 NA 18
Geschützte WerksbezeichnungNicorros®Al,
Monel®K 500
Dichte g/cm38,5
Härte HB250
LegierungNickel Kupfer Legierung
GruppeKorrosionsbeständige Stähle und Legierungen
Gefüge
Zusätzliche EigenschaftenAushärtbare Nickel Kupfer Legierung
Beschreibung2.4375 ist eine Nickel-Kupfer-Legierung, die aushärtbar ist..Sie besitzt eine gute
Korrosionsbeständig und bis -100°C nicht magnetisch

Chemische Zusammensetzung

 CMnSSiAlCoFeNi (incl.Co max1,0)CuTiNi PCrMo
2.4375Min %    2,20 0,5063,0027,000,30
Max %0,201,500,0150,503,501,002,00 34,001,00
Stahlschlüssel 2010
alloy K 500
N 05500		Min %    2,30 2,00 rest0,3563,00
Max %0,251,500,0100,503,15   rest0,8570,00
ASTM B865

Physikalische Eigenschaften

EigenschaftWert
Dichte: g/cm38,5
Härte: HB250
Permeabilität bei 20°C1.0015
nicht magnetischbis -135°C
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
20 / 68
(93 /200)		420| (0,100)
(0,107)		17,4 / 121
(136)		61
(372)		179 / 26
(25,8)
(7,6)
100 / 21245419,462 13,7
200 / 392
(204 / 400)		480|
(0,114)		20,9
(156)		63
(378)		176
(25,5)		14,6
(8,1)
400 / 752
(427 / 800)		500|
(0,120)		27,8
(198)		65
(390)		168
(23,9)		15,2
(8,5)
700 / 1292
(760 / 1400)		567 |
(0,141)		35,7
(262)		66
(400)		15816,6
(9,3)
800 / 1472
( 871 / 1600 )		613
(0,157)		37,4
(282)		67
(408)		 17,0
(9,6)
900 / 165685
41,268 17,5

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze (Nmm2)790
Zugfestigkeit N/mm2
(ausscheidungsgehärtet)		1100
Bruchdehnung%20
ISO-V
(Mittelwert von 3 Proben)
BemerkungenLieferzustand und -dicken sind zu berücksichtigen

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-130 ºC  bis 650 ºC
Erläuterung / Ergänzunghohe mechanische Festigkeit bis 650°C
Lösungsglühen
Arbeitstemperatur1080 ºC  bis 1120 ºC
Erläuterung / ErgänzungAbkühlung in Wasser
Spannungsarm glühen
Arbeitstemperatur300 ºC  bis 350 ºC Abkühlung. Wasser
Warmumformung
Arbeitstemperatur1150 ºC  bis 900 ºC
Erläuterung / ErgänzungAbkühlung mit Wasser oberhalb 850°C,sonst Aushärtung und Rissbildung
Bearbeitungshinweisenach Warmumformung spannungsaabbauendes glühen (850°C-900°C)

Normen / Information

NormBeschreibung
ASTM B 865Normanforderung für präzipitationshärtende Nickel-Kupfer-Aluminium Legierung (UNS 05500) Vierkant, Stab, Draht, Schmiedestück
DIN 17443 (09/2002)Nickel-Knetlegierungen mit Kupfer
DIN 17750 (2002/09)Bänder und Bleche aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17752 (2002/09)Stangen aus Nickel und Nickel-Knetlegierungen-Eigenschaften

Bearbeitungshinweise

Kaltformunggut Formbar im geglühtem Zustand,bei starker Umformung zwischenglühen
Schweißen
 - Artgut schweißbar
 - Zusatzwerkstoff2.4377; 2.4366
 - Hinweisenormale Schweissbarkeit

Hauptanwendungsgebiete

Hinweise zum Einsatzgut Beständigkeit in Sauergasumgebung
ZulassungenNACE MR 01-75
Chemische Industrie
Petrochemische Industrie
Meer- und SeewasseranlagenBauteile in Meerwasserentsalzungsanlagen
SchiffbauSchiffsschrauben und -wellen
Sauergasanwendungen

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
DrehteileFittings aus Stabstahl
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Flansche / Bunde / BördelBördel
Bunde
Flansche aller Art (V-, Blindflansche usw.)
Rohregeschweißte Rohre
geschweißte Vierkantrohre
StabstahlFlachstahl
Rundstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
