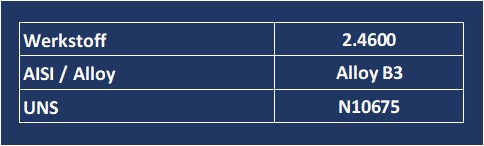

Werkstoff-Nr.: 2.4600

Beschreibung

EN Werkstoff Kurzname	NiMo29Cr
Alloy	B3
Alloy	B4
UNS	N 10629
UNS	N 10675
Geschützte Werksbezeichnung	Haynes Hastelloy ®B3 Nimofer® 6629 (alloy B4) Thyssen Krupp

Dichte kg/dm³	9,2
Härte HB	250
Legierung	Nickel Molybdän Legierung Mischkristalllegierung
Gruppe
Gefüge	kubisch-flächenzentriertes Gitter
Korrosion	gut gegen Spannungskorrosion gut gegen chlorindizierte Spannungskorrosion

Beschreibung	Diese Nickel-Molybdän Legierung 2.4600 (alloy B3 oder alloy B4) hat gute Beständigkeit gegen interkristalline Korrosion. Sehr hohe Beständigkeit gegen reduzierende Medien wie Salzsäure und Schwefelsäure über weite Konzentrations -und Temperaturbereiche.

Chemische Zusammensetzung

		C	Si	Mn	P	S	Cr	Mo	Ni	Ti	V	Co	Cu	Fe	Al	W	Nb+Ta	Cb(Nb)	Ni+Mo	Ta	Zr
2.4600	Min %						0,50	26,00	65,00					1,00	0,10
2.4600	Max %	0,01	0,10	3,00	0,025	0,015	3,00	32,00		0,20	0,20	3,00	0,50	6,00	0,50	3,00	0,40
Stahlschlüssel 2010
alloy B3	Min %						1,00	27,00	65,00					1,00					94,00
alloy B3	Max %	0,01	0,10	3,00	0,03	0,01	3,00	32,00		0,20	0,20	3,00	0,20	3,00	0,50	3,00		0,20	98,00	0,20	0,10
04.10.12
alloy B4 N 10629	Min %						0,50	26,00	bal.					1,00	0,10
alloy B4 N 10629	Max %	0,01	0,05	1,50	0,04	0,01	1,50	30,00	bal.			2,50	0,50	6,00	0,50
ASTM B 622
N 10675	Min %						1,00	27,00	65,00					1,00					94,00
N 10675	Max %	0,01	0,10	3,00	0,03	0,01	3,00	32,00		0,20	0,20	3,00	0,20	3,00	0,50	3,00		0,20	98,00	0,20	0,10
ASTM B 622

Literaturhinweis:
[B3] | [B4]

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	9,2
Härte: HB	250
Permeabilität bei 20°C	max.1,001

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
0	373	11,1	137	218
20	377	11,4	137	217
100	389	12,2	138	213	10,3
200	406	13,4	138	208	10,8
400	431	16,0	139	197	11,4
600	456	18,7	146	184	11,8

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze 0,2% (N/mm²)	300 - 340²
Zugfestigkeit Rm (N/mm²)	740-760²
BruchdehnungA 5 (%)	40
ISO-V Kerbschlagzähigkeit (J/cm²)	>=190
(Mittelwert)
bei Raumtemperatur ( J/cm²)	> =190
bei -196°C ( J/cm²)	>= 150
Bemerkungen	Lieferzustand und -dicken sind zu berücksichtigen

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	-196 ºC bis 400 ºC

Lösungsglühen
Arbeitstemperatur	1060 ºC bis 1120 ºC

Warmumformung
Arbeitstemperatur	1150 ºC bis 900 ºC	schnelle Abkühlung mit Wasser
Bearbeitungshinweise	ausgezeichnete Warmformbarkeit

Normen / Information

Norm	Beschreibung
ASTM B 333	Nickel-Molybden-legierte Bleche/Bänder
ASTM B 619	Standard Spezifikationen für geschweisste Rohre aus Nickellegierung
ASTM B 622	Standard Spezifikationen für nahtlose Rohre aus Nickel und Nickel-Kobalt-Legierung
ASTM B 626	Standard Spezifikationen für geschweisste Rohre aus Nickel und Nickel-Kobalt.Legierung
DIN 17744 (2002/09)	Nickel-Knetlegierungen mit Molybdän und Chrom
VdTÜV-Werkstoffblatt 517	Hochkorrosionsbeständige Legierung, Hastelloy alloy B-3, Werkstoff-Nr. 2.4600; Band, Blech, Schmiedestück, Stange
VdTÜV / Werkstoffblatt 512	Hochkorrosionsbeständige Legierung, NiMo 29 Cr, Werkstoff-Nr. 2.4600
VdTÜV / Werkstoffblatt 517 / Ausgabe 06.12	Hochkorrosionsbeständige Legierung HASTELLOY alloy B-3, Werkstoff-Nr. 2.4600 Band, Blech, Schmiedstück, Stange

Bearbeitungshinweise

Kaltformung	gute Kaltformbarkeit - möglichst im lösungsgeglühtem Zustand da Neigung zur Kaltverfestigung-niedrige Schnittgeschwindigleit-Schneidwerkzeug in ständigem eingriff halten

Schweißen
- Werkstoffeinteilung nach CEN ISO/TR 15608	44
- Art	WIG WIG Heißdraht Plasma MIG/MAG
- Zusatzwerkstoff	W.Nr. 2.4701
- Hinweise	Material im weichgeglühtem Zustand verarbeiten

Hauptanwendungsgebiete

Hinweise zum Einsatz
Zulassungen
Chemische Industrie	zur Verarbeitung von Essigsäure
Chemische Industrie	zur Verarbeitung von Phosporsäure
Chemische Industrie	zur Salzsäureherstellung
Chemische Industrie	zur Harzherstellung auf Aluminiumchloridbasis

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Drehteile	Fittings aus Stabstahl
Fittings	geschweißte Bogen Geschweißte Reduzierungen Geschweißte T-Stücke Nahtlose Bogen Nahtlose Reduzierungen Nahtlose T-Stücke
Flansche / Bunde / Bördel	Bördel Bunde Flansche aller Art (V-, Blindflansche usw.)
Rohre	geschweißte Rohre geschweißte Vierkantrohre nahtloses Rohr
Stabstahl	Flachstahl Profilstahl Rundstahl Sechskantstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
