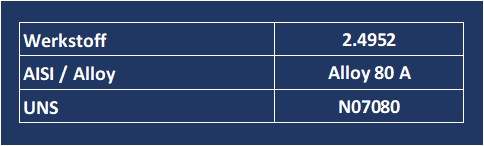

Werkstoff-Nr.: 2.4952

Beschreibung

EN Werkstoff Kurzname	NiCr20TiAl
Alloy	80 A
UNS	N 07080
AFNOR	NC 20 TA
BS	NA 20
Geschützte Werksbezeichnung	Nicrofe® 7520Ti

Dichte kg/dm³	8,3
Härte HB (bei 20°C)	<=325
Legierung	Nickel Chrom Legierung Superlegierung
Gruppe	Hochwarmfeste Stähle und Legierungen
Gefüge	austenitisch

Beschreibung	Die Nickel -Chrom-Legierung 2.4952 weist gute Oxidations-,Korrosionsbeständigkeit, sowie hohe Zeitstands- und Zugfestigkeit bis zu einer Temperaturvon ca.815°C auf.

Chemische Zusammensetzung

		C	Mn	P	S	Cr	Mo	Si	Al	Co	Fe	Ni	Cu	B	Ti
2.4952	Min %	0,04				18,00			1,00			65,00			1,80
2.4952	Max %	0,10	1,00	0,02	0,015	21,00		1,00	1,80	1,00	1,50		0,20	0,008	2,70
Stahlschlüssel 2010
alloy 80 A	Min %					18,00			1,00			balance			1,80
alloy 80 A	Max %	0,10	1,00	0,045	0,015	21,00		1,00	1,80	2,00	3,00	balance	0,20	0,008	2,70
N 07080	Min %					18,00			0,50			balance			1,80
N 07080	Max %	0,10	1,00		0,015	21,00		1,00	1,80		3,00	balance			2,70
ASTM B 637

Physikalische Eigenschaften

Eigenschaft	Wert
Dichte: kg/dm³	8,3
Härte: HB (bei 20°C)	<=325
Permeabilität bei 20°C	1.0006

Temperatur T °C/°F ( °C/F)	Spez. Wärme J / kgK (Btu / lb °F)	Wärmeleitfähigkeit W/mK (Btu·in / ft²·h·°F)	Elektrischer Widerstand µΩ · cm (Ω circ mill / ft)	Elastizitätsmodul kN/mm² (10³ ksi)	Ausdehnungs- beiwert von 20°C bis T 10^-6 / K (10^-6 / °F)
20 /68	460 (0.110)	11,2 (78)	12,4 (746)	216 (31,3)
100/212	469(0.112)	11.6 (80)		212 (30.7)	12.7 (7.1)
300/572	519 (0.124)	16.1 (112)		202 (29,3)	13.7 (7.6)
400/752	548 (0131)	17.8 (123)		196 (28.4)	14.1 (7.8)
500/932	573 80.1379	19.4 (135)		189 (27.4)	14.4 (8.0)
600/1112	599 (0.143)	20.8 (144)		179 (26.5)	15.0 (8.3
800/1472	653 (0.156)	24.5 (170)		130 (18.9)	16.2 (9.0)
1000/1832	703 (0.168)	28.4 (197)			18.1 (10.1)

Temp.	Zeit- dehngrenze	Zeit- dehngrenze	Zeitstand- festigkeit	Zeitstand- festigkeit	Zeitstand- festigkeit
	10 000h			10 000h	100 000 h
°C	MPa			MPa	MPa
500	624			582
550	523				416
600	398			433	272
650				300
700				186	157
750				114	75
800				70	20
nach Stahlschlüssel 2010

Mechanische Eigenschaften (20°C / 68°F)

Dehngrenze RP0,2) (20°C)	ca.725 MPa
Dehngrenzebei 20°C/ Rp0,2 (MPa)	<=590
Zugfestigkeit (Rm) - (20°C)	<=980MPa
Bruchdehnung (A5) (20°C)	15%
Schlagarbeit ISO-V
(Mittelwert von 3 Proben)
Bemerkungen	Beachten Sie Lieferanforderungen und Dicke

Temperaturhinweise

Einsatzbereich
Einsatztemperatur	-196 ºC bis 815 ºC	Zunderbeständigkeit bis ca 950°C

Lösungsglühen
Arbeitstemperatur	1150 ºC bis 1080 ºC
Bearbeitungshinweise	Abkühlung an Luft/Wasser

Härten
Arbeitstemperatur	1060 ºC bis 1080 ºC
Bearbeitungshinweise	Abkühlung .Luft ca 8 Stunden

Warmumformung
Arbeitstemperatur	1080 ºC bis 1150 ºC

Normen / Information

Norm	Beschreibung
ASTM B 637	Standard Spezifikationen für präzipitationshärtende Nickellegierung; Vierkant, Schmiedeteile für den Hochtemperatureinsatz
DIN 17742 (09/2002)	Nickel-Knetlegierungen mit Chrom
DIN EN 10088-1 (09/2005)	Nichtrostende Stähle Teil 1:Verzeichnis der nichtrostenden Stähle
DIN EN 10302	Warmfeste Stähle-Nickel - Kobaltlegierung
DIN EN 10302 (06/2008)	Warmfeste Stähle-Nickel - und Kobaltlegierungen

Bearbeitungshinweise

Kaltformung	gut

Schweißen
- Art	WIG Widerstandsschweißen

Hauptanwendungsgebiete

Hinweise zum Einsatz	aushärtbarer Werkstoff,gute Zeitstandfestigkeit auch bei hohen Temperaturen,
Zulassungen
Gasturbinen	Schaufeln; Nachbrenner
Auslassventile in Verbrennungsmaschinen
Teile von Druckgießformen
Chemische Industrie	diverse Bauteile
Dampfkesselbau	Druckturbinen

Unser Hauptleistungsangebot

Produkttyp	Produkt
Bleche / Blechzuschnitte	Bleche in Lagerformaten Blechzuschnitte
Stabstahl	Flachstahl Rundstahl Sechskantstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
